Смарт-терминал ЭВОТОР Инструкция по подключению и настройке

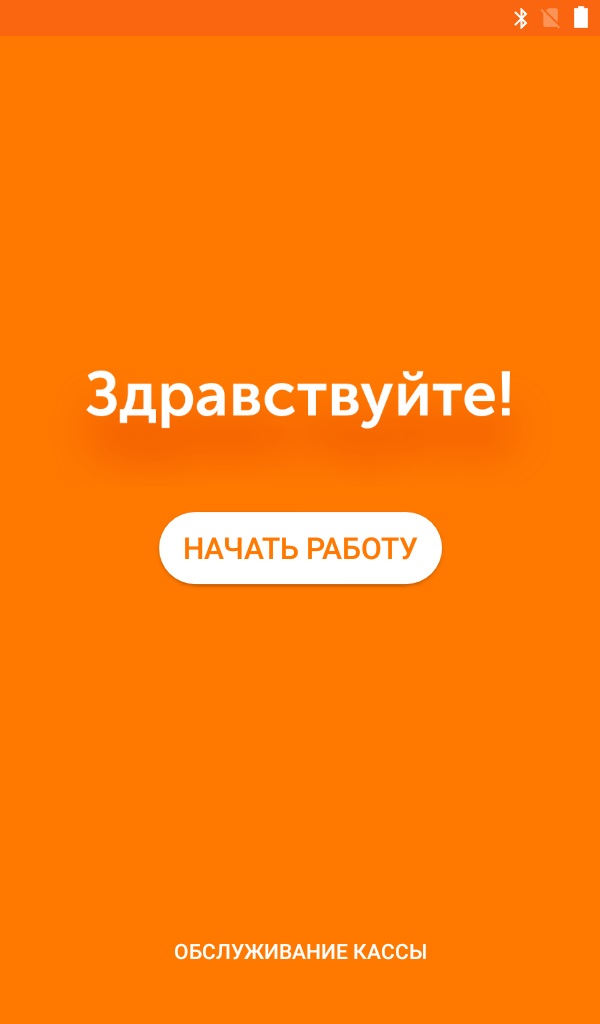

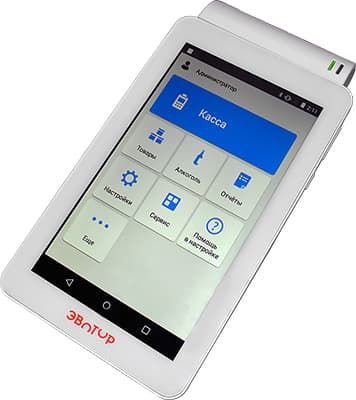

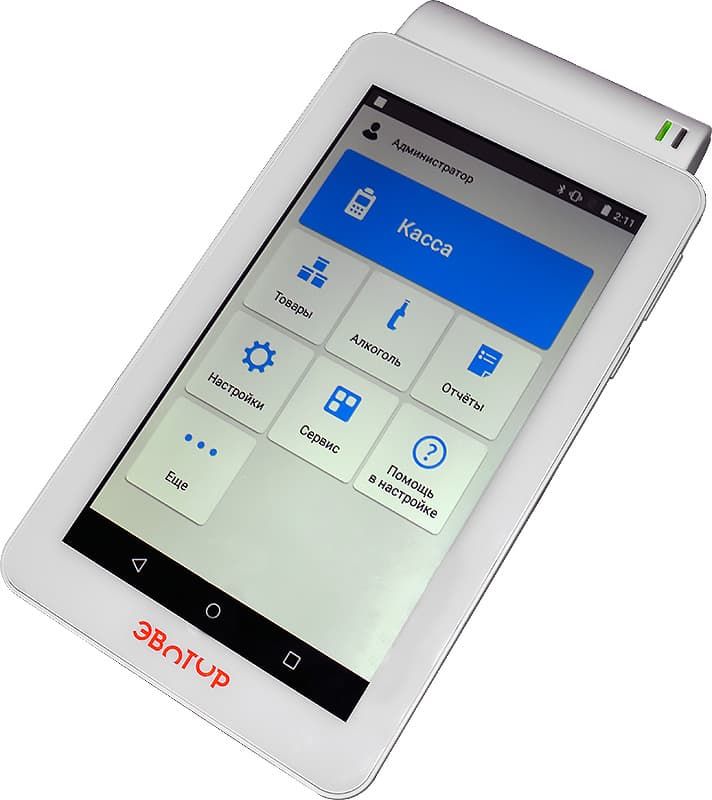

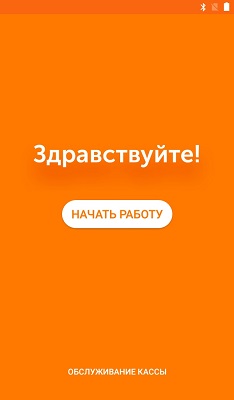

ЭВОТОР POS-терминал, начальный экран



Подключение и настройка системы:

Оборудование в комплекте системы (вариант АЛКО ФН):

Подключение терминала к сети Интернет:

Для подключения системы к сети Интернет можно использовать беспроводной канал (либо GSM, либо Wi-Fi) или можно подключить к выделенному каналу с помощью HUB-19. Последний вариант

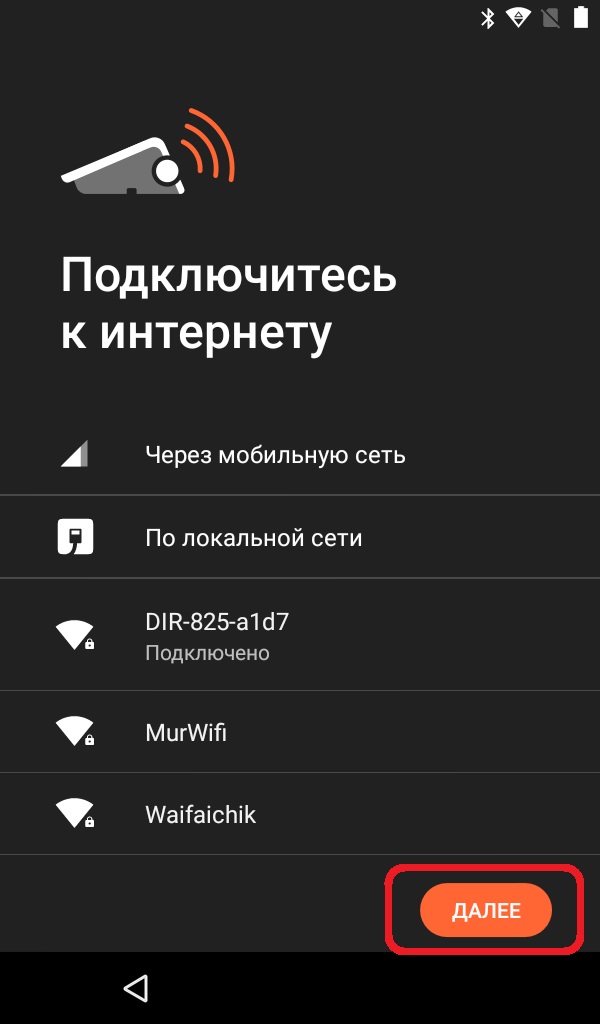

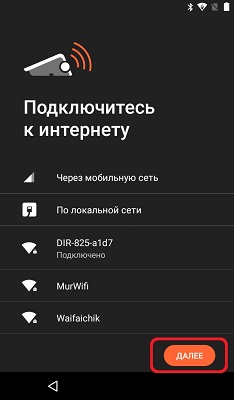

Подключение Эвотор к Интернету через Wi-Fi:

Для этого процесса Вам потребуется устройство раздающее защищенную беспроводную сеть Wi-Fi. Например, маршрутизатор.

  1. В главном меню, выбираете раздел Еще.
  2. Следующем идет подраздел Настройки.
  3. Выбираете меню Wi-Fi.
  4. Если выключен переключатель сверху окна - включите его.
  5. Выбирайте Вашу сеть и подключаетесь к ней.

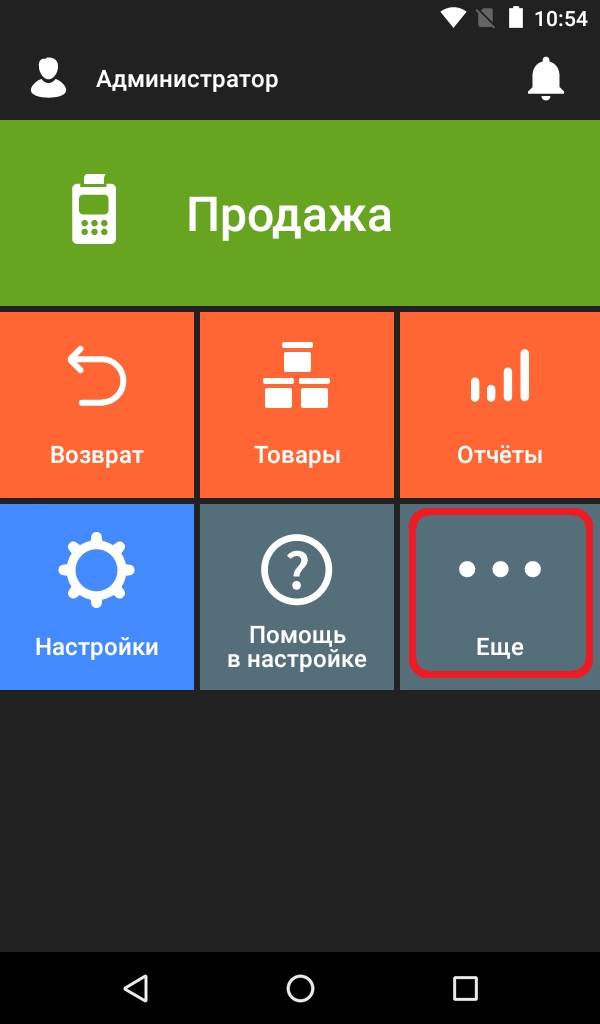

Главное окно
Главное окно - Еще
Главное окно - Еще - Настройки
Главное окно - Еще - Настройки - Wi-Fi


Этот вариант подключения считается оптимальным по простоте настройки и стабильности соединения.

Подключение Эвотор к Интернету через GSM:

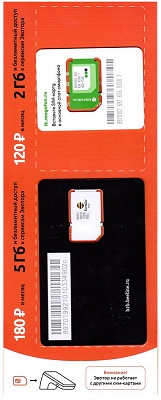

Для этого потребуется сим-карта от оператора связи с подключенной услугой доступа к Интернет. В комплекте с ЭВОТОР есть подобный тариф спробным периодом.

Особой настройки этот способ не требует. Достаточно подключить SIM карту к планшету.

Подключение Эвотор к Интернету с помощью выделенного канала (только в варианте АЛКО ФН):

Универсальный транспортный модуль АТОЛ по сути является отдельным компьютером, с возможностью подключения последнего к сети Интернет для передачи данных по выделенному каналу. Эту возможность можно использовать и для подключения кассового аппарата ЭВОТОР, подключив последний через беспроводную связь к УТМ.

Вариант данного соединения проверен слабо - возможно что в большинстве случаев передача данных с терминала через УТМ выполняться не будет.

Описание основных операций:

Основные кассовые операции проводятся через режим Касса.

Меню "Касса" на терминале ЭВОТОР

Учитываются все аспекты работы, как-то:

  • продажа по свободной цене;
  • продажа по сканированию штрих-кода;
  • продажа товара из внесенной базы данных;
  • возврат товара покупателем (по чеку, и без основания);

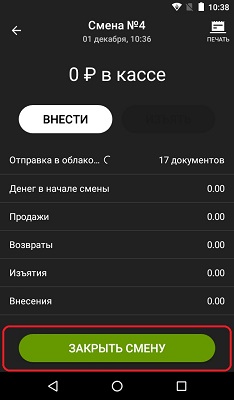

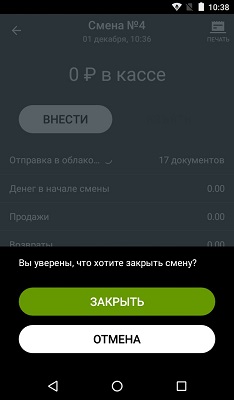

  • открытие и закрытие смены;
  • работа с наличными, при подключенном денежном ящике;
  • работа с платежным терминалом, при подключенном платежном терминале.

Весь этот функционал прост и интуитивно понятен даже людям, никогда не сидевшим за кассой.



Настройка базы товаров

Меню Товары дает возможность провести основные виды работы с базой товаров, а так же настроить список товаров для ККМ через сканирования штрих-кодов или вручную.

Меню "Товары" в терминале ЭВОТОР

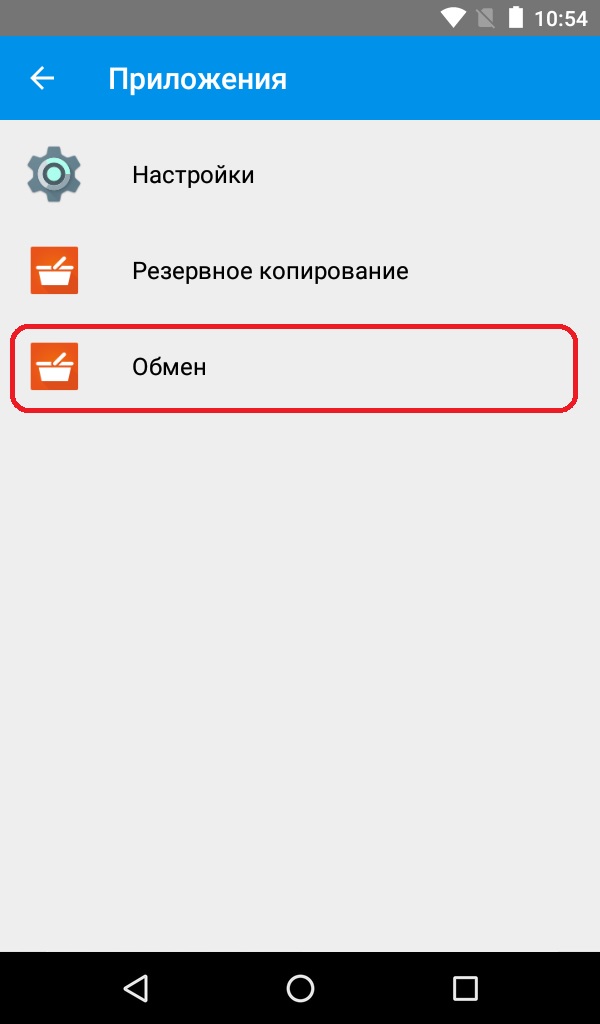

Для добавления списка товаров через сканирование штрих-кода, Вам потребуется подключиться либо к базе АТОЛ, либо к базе "Мой Склад". Для настройки обмена сделайте следующее:

  1. Зайдите в раздел Настройки.
  2. Выбирайте подраздел "Обмен данными".
  3. Укажите учетную систему: АСТУ (протокол АТОЛ) или Облачный сервис Мой Склад.
  4. При выборе нужной системы, войдите в "Параметры обмена".
  5. В параметрах Мой Склад есть вкладки Расписание и Доступ.
  6. Если с расписанием все ясно, то в разделе доступ Вам потребуется подключиться к Вашей учетной записи. Либо создать её.
  7. В параметрах АСТУ есть вкладки Настройки и Каналы.
  8. В первой - настраиваете, во второй - настроить канал обмена.

К сожалению, по умолчанию в терминал ЭВОТОР не возможно выполнить импорт базы товаров каким-либо способом, кроме как с использованием сканера штрих-кодов или ввода товаров в ручную. Импорт из систем подобной "1C" или "Мой склад" возможен, но потребует оплатить и подключить дополнительное программное обеспечение с сайта "Эвотор-маркет".

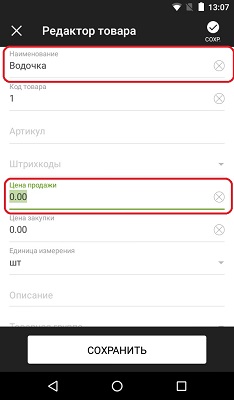

Набор базы вручную не сложен. Если Вы используете сканер и товар есть в эвоторовском облаке, то достаточно отсканировать штрих-код с товара и добавить цены закупки и продажи.

Если товара в облаке нет, то при сканировании шрих-кода в форме товара отобразиться только отсканированный код, а все остальные строки нужно будет заполнять вручную.

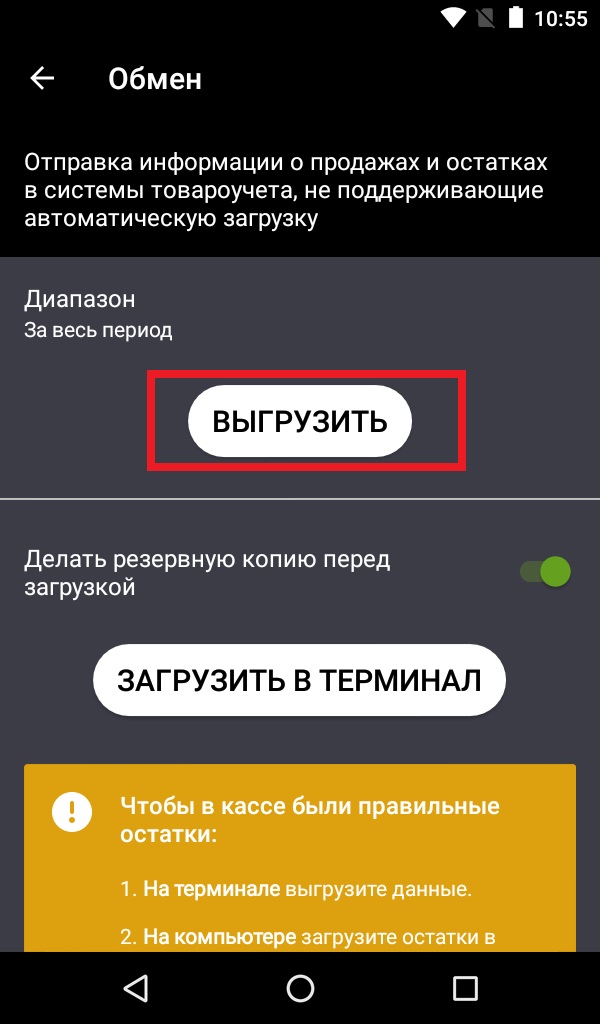

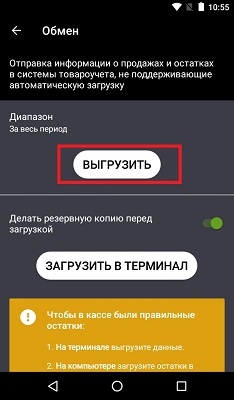

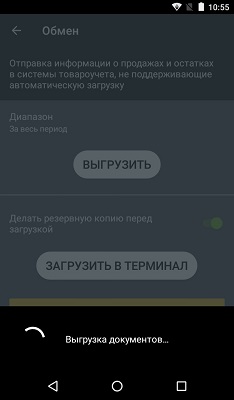

Базу товаров можно загружать и через SD-карты в формате exel-таблиц, но приложение для такой возможности обойдется Вам в 250 руб. в месяц.

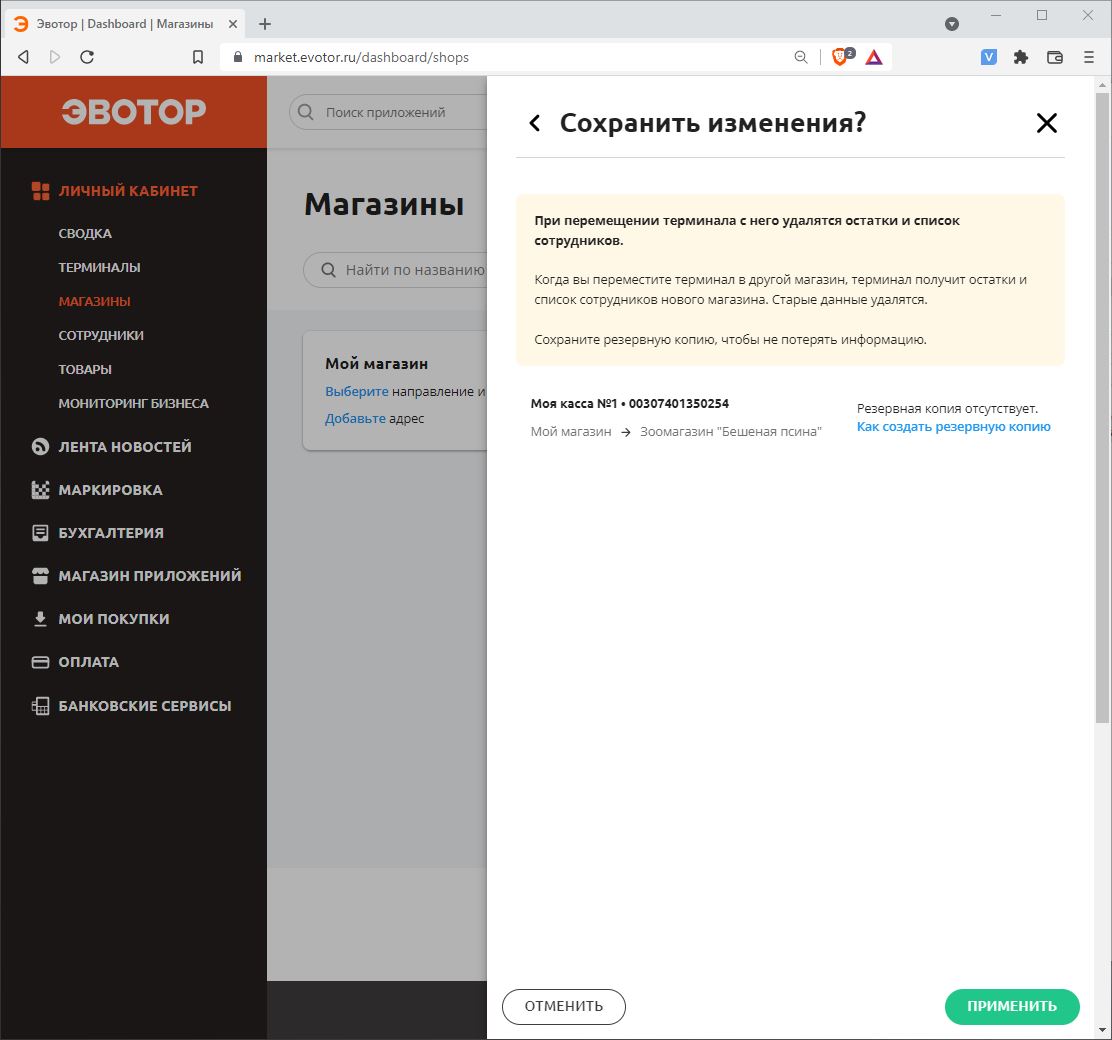

Есть возможность переносить базу товаров с одного терминала на другой с помощью облачного сервиса ЭВОТОР. Для этого достаточно внести базу на один из терминалов, после подключить его к Интернет для синхронизации.

Видео, как добавить товар в базу ЭВОТОР с помощью сканера штрих-кодов:





Меню "Алкоголь"

В меню Алкоголь проводятся все требуемые по ЕГАИС операции.

Меню "Алкоголь" на терминале ЭВОТОР

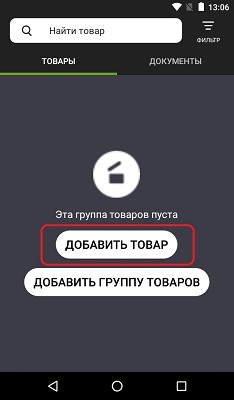

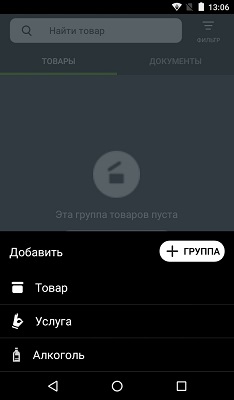

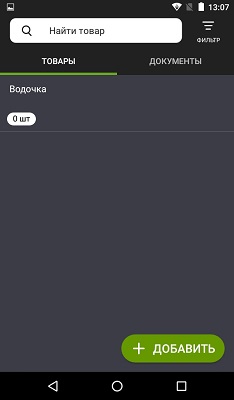

Добавление товара при подключении к одной из систем очень простой:

  1. Из главного окна выбираете меню Товары.
  2. Выбираете подменю Список товаров.
  3. Нажимаете символ +.
  4. Выбираете "Добавить товар" (либо для группы товаров - "Добавить группу").
  5. Выбираете вид товара: "Обычный" или "Алкоголь".
  6. И считайте штрих-код с помощью сканера.

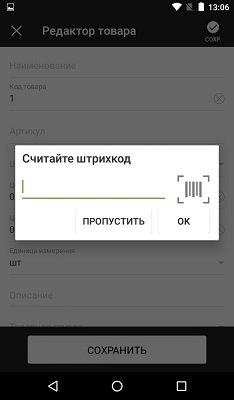

Если в базе данных выбранной системы товара нет, или Вы не зарегистрированы в этих системах, то на экране считывания штрих-кода нажмите "Пропустить" и введите параметры товара вручную.

Так же базу товаров можно составить при приемке или инвентаризации.

Подробная настройка терминала ЭВОТОР для ЕГАИС

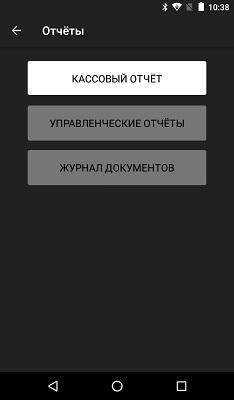

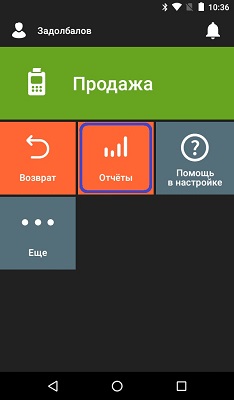

Меню "Отчеты"

В разделе Отчеты можно получить все отчеты по работе с терминалом, в том числе снять утренний и вечерний отчеты.

Меню "Отчеты" на терминале ЭВОТОР

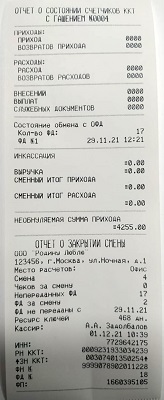

Для снятия Z и X отчетов достаточно зайти в меню Кассовые отчеты и выбрать нужный отчет. ЭВОТОР распечатает чек с выбранным отчетом.

В Журнале операций можно просмотреть все проведенные с момента включения терминала операции.

В Журнале документов можно увидеть совершенные операции с кассовым терминалом.

В Управленческих отчетах можно посмотреть следующее:

  • товарные остатки в ценах реализации;
  • движение товаров;
  • отчеты по закупкам;
  • отчеты по продажам;
  • сводные отчеты по продажам;
  • отчеты по валовой прибыли.

Как видите, настроить смарт-терминал ЭВОТОР крайне просто, ПО TabletPOS уже имеет нужный функционал и настроена так, что от Вас не потребуется каких-либо дополнительных умений.



Описание дополнительных операций:

Добавление устройства к терминалу (например сканер штрих-кода):

Для подключения устройств к ЭВОТОР, на терминале должна быть установлена прошивка 2.1.0 или выше.

Если Вам требуется подключить к терминалу новое устройство, например сканер штрих-кода или банковский терминал, сделайте следующее:

  1. Подключите к терминалу ЭВОТОР нужное Вам устройство.

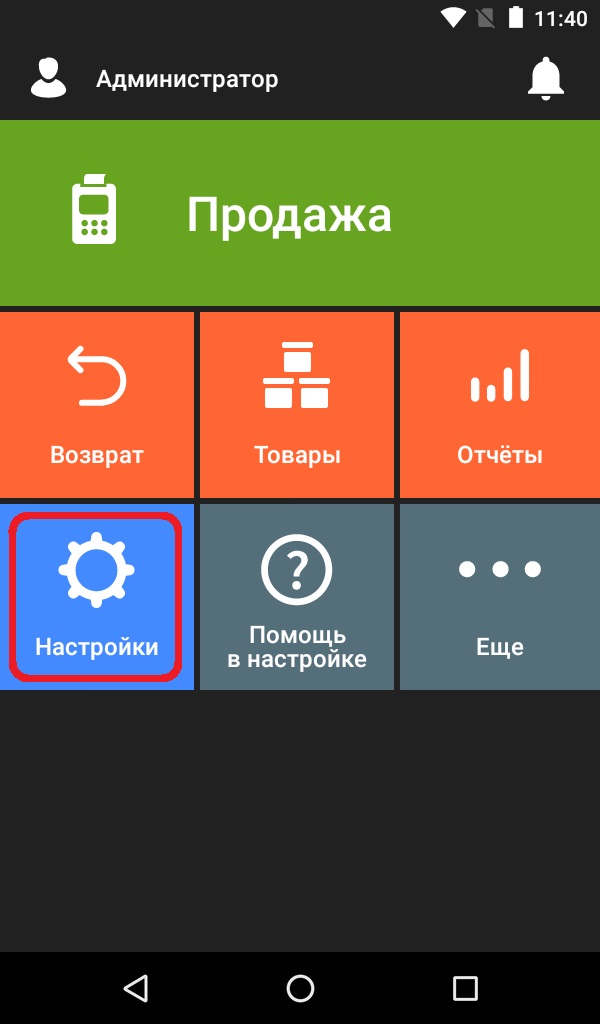

  2. Зайдите в Настройки.
  3. Выбираете Оборудование.
  4. Если устройство не определилось самостоятельно, нажмите знак "+" и выбирайте нужное устройство.

Главное меню
Главное меню - Настройки
Главное меню - Настройки - Оборудование


Типы устройств, которые можно добавить следующие:

К сожалению, не для всех моделей и типов устройств предусмотрены драйвера. А для весов, банковских терминалов и денежных ящиков все имеющиеся драйвера скачиваются с "Эвотор-маркета". Подключив (или купив) драйвер в маркете Вам не потребуется ничего переносить в терминал, достаточно включить Ваш - и драйвера и программы на Эвотор запишуться автоматически.

С подключением весов к терминалу ЭВОТОР есть небольшая сложность. Дело в том, что драйвер на весы работает только с кабелем-переходником USB - COM (RS-232) male обязательно производства Prolific. Кабели-переходники других производителей не поддерживаются и работать не будут. Весы обязательно должны быть с разъемом RS-232.

На момент проверки, к терминалу ЭВОТОР через USB порты без проблем подключались только сторонние сканеры штрих-кодов с функцией Plug and Play. При подключении к терминалу сканер может отобразиться как "неопознанное устройство", но при этом будет функционировать отлично.

Нами проверены следующие сканеры:

Другое оборудование поддерживаемое ЭВОТОР:

После обновления прошивки Эвотор до версии 2.1.0, бесплатной поддержки сторонних устройств больше не оказывается. Каждый драйвер необходимо скачать и оплатить на каждый подключенный терминал.

Подключение весов CAS AD

Для подключения потребуется:

Подключение весов Штрих

Для подключения потребуется:

Подключение весов Масса-К

Для подключения потребуется:

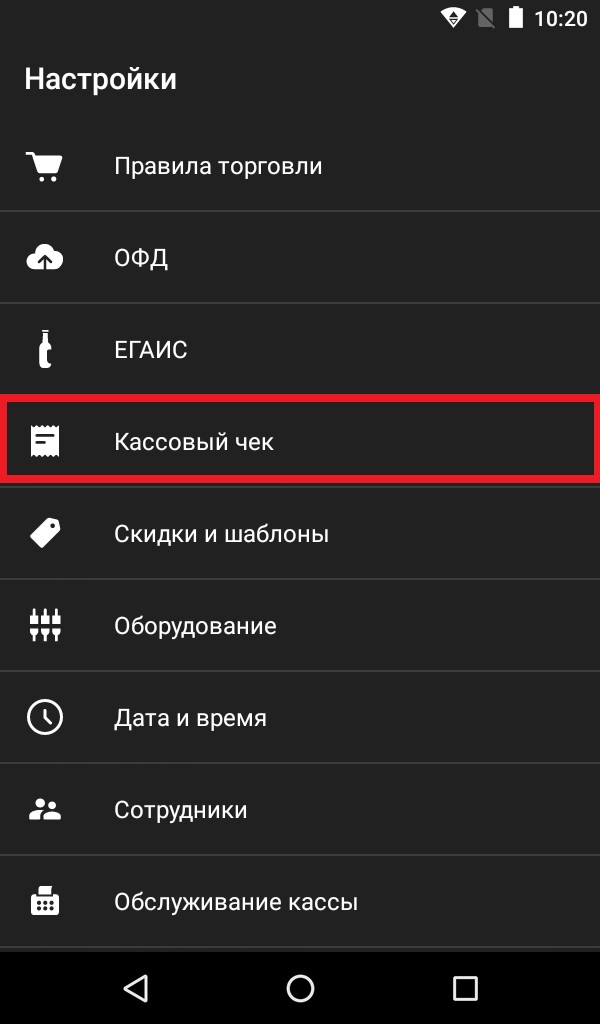

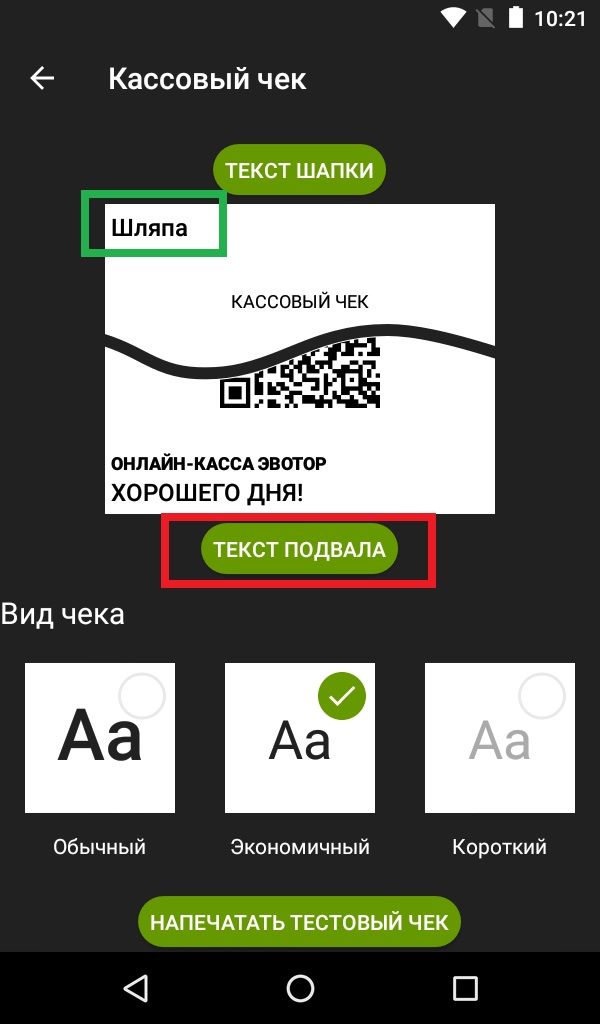

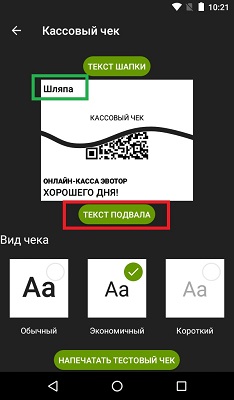

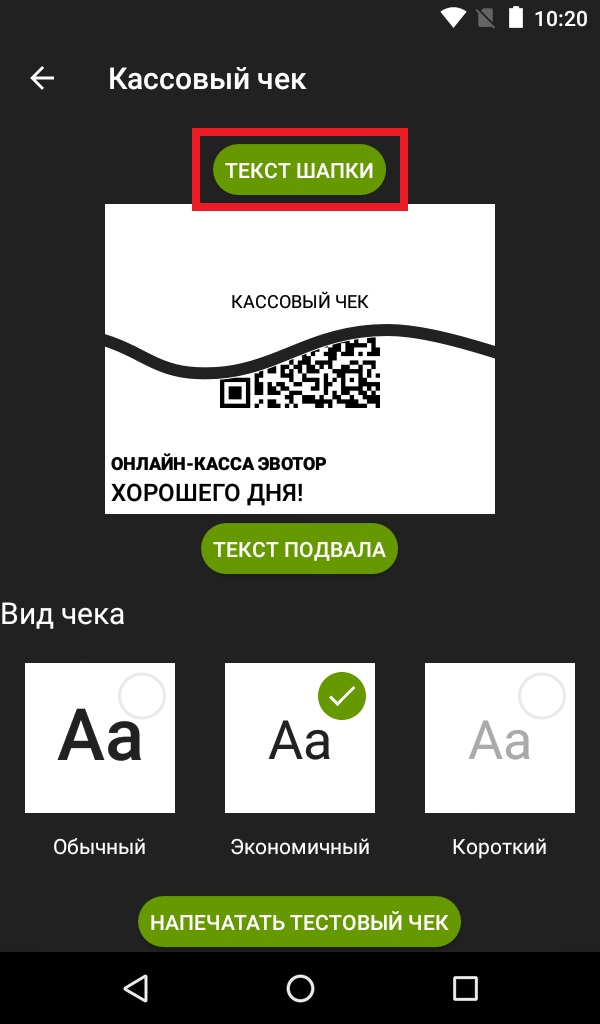

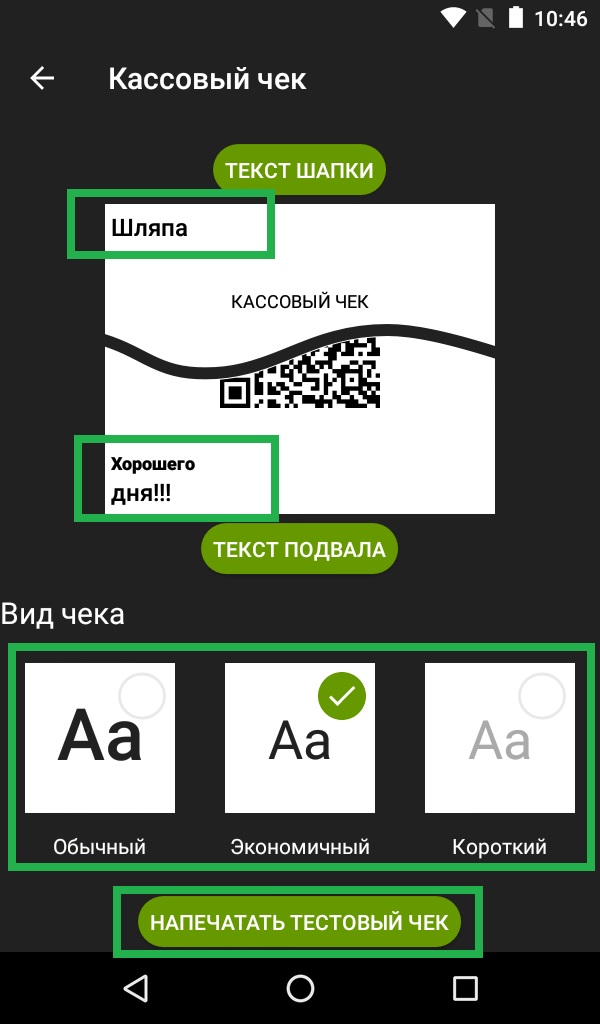

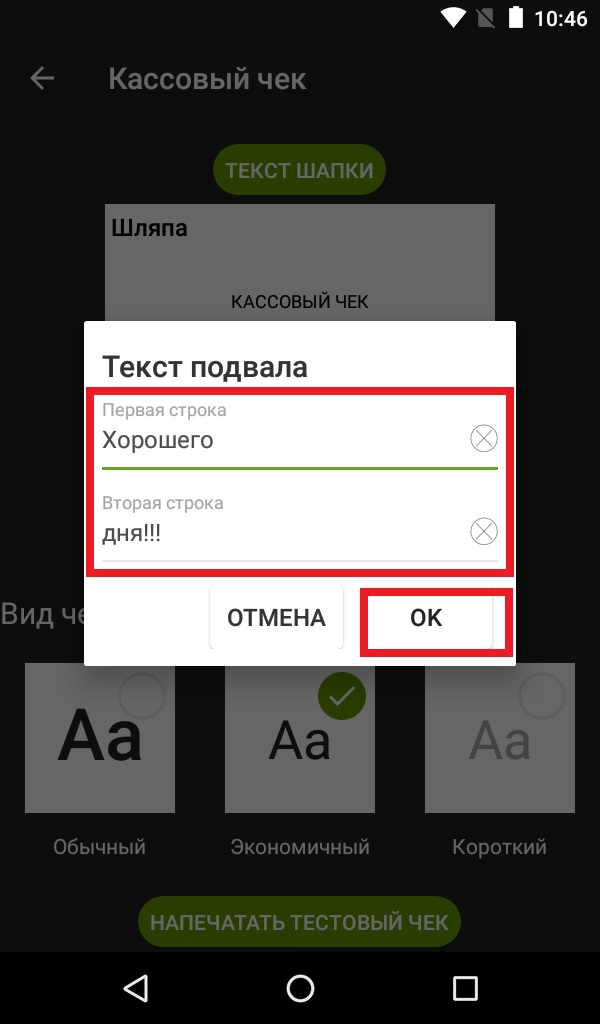

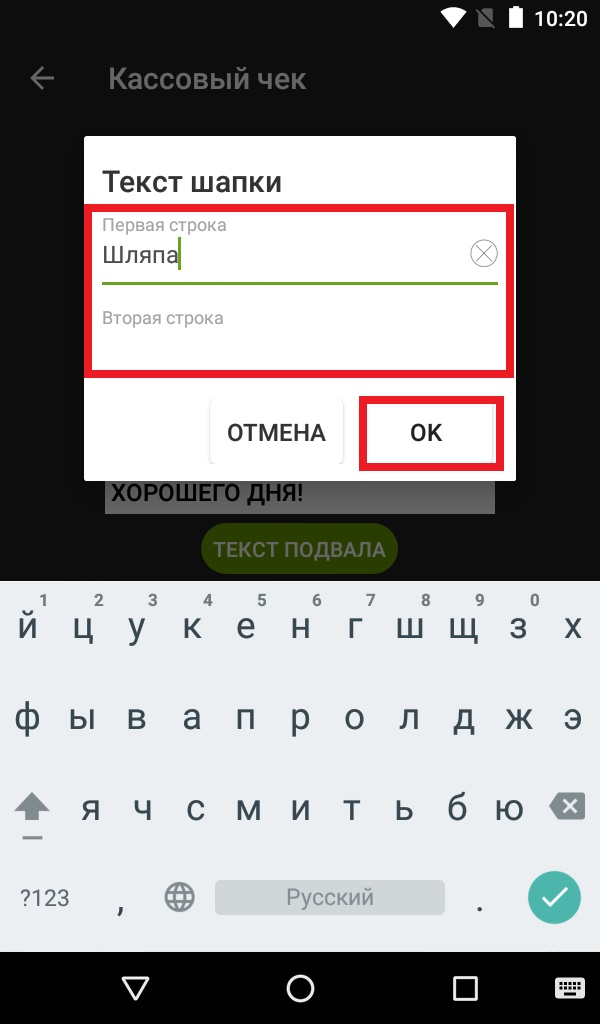

Настройка окончания и шапки чека:


Главное меню
Главное меню - Настройки
Главное меню - Настройки - Справочники
Главное меню - Настройки - Справочники - Шаблон чека ККМ


Если у Вас возникли затруднения при работе, в ПО предусмотрена справочная информация, которая находится в меню Помощь в настройке. Если Вы впервые работаете с подобным терминалом, крайне советую первоначально ознакомиться с этим разделом.

Как узнать версию ФФД

Сначала узнайте номер прошивки Вашего ККМ:

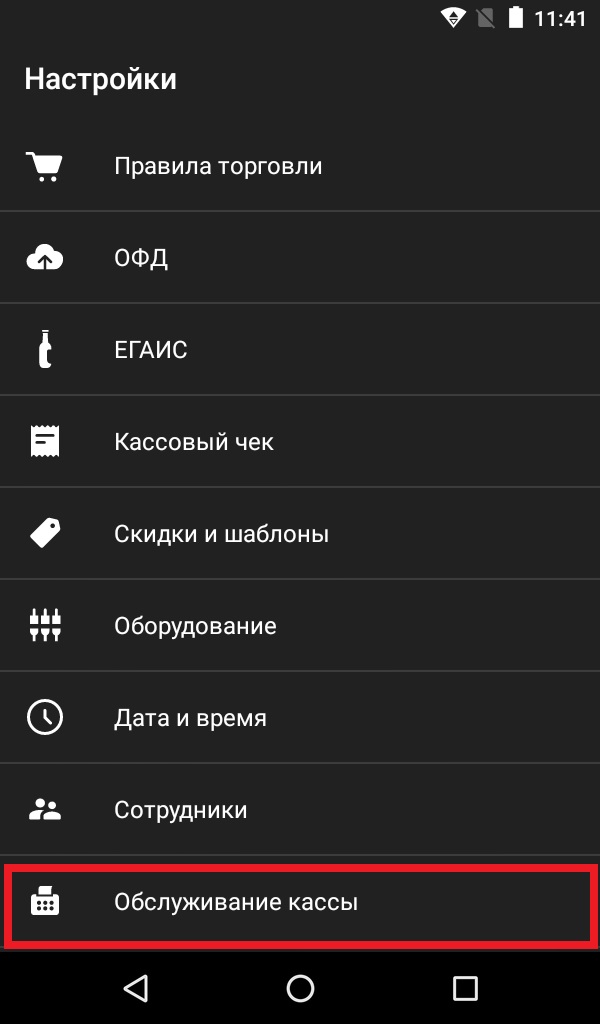

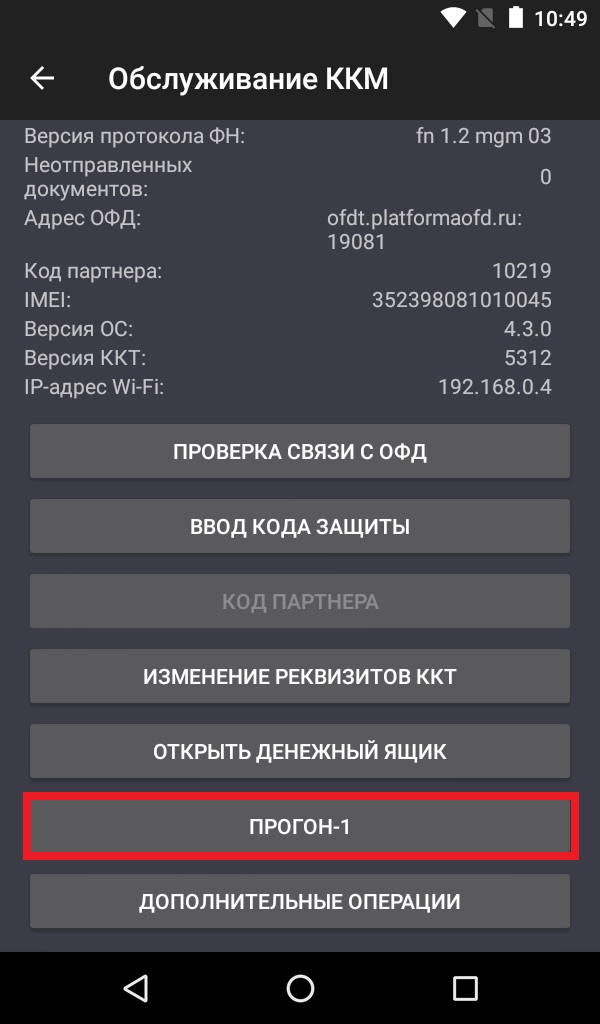

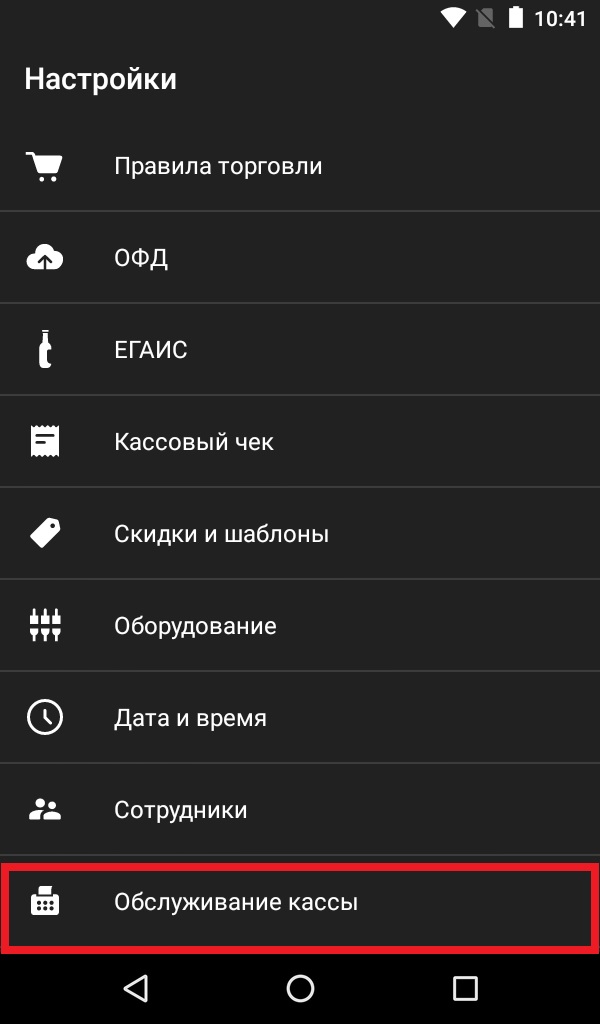

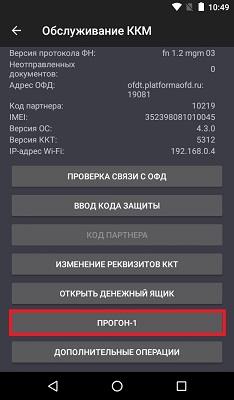

Настройки → Обслуживание кассы → ПРОГОН-1.

Выйдет чек, на котором нужно посмотреть:

ID СЕРИИ :

1............................. 4777

А теперь посмотрите какой у вас ФФД по таблице:

ФФД 1.0 ФФД 1.05

1245, 1826, 1828, 1829, 4245, 4253,

4256, 4294, 4440 4533, 4544, 4701

4460, 4461, 4462, 4522, 4534, 4545 и выше

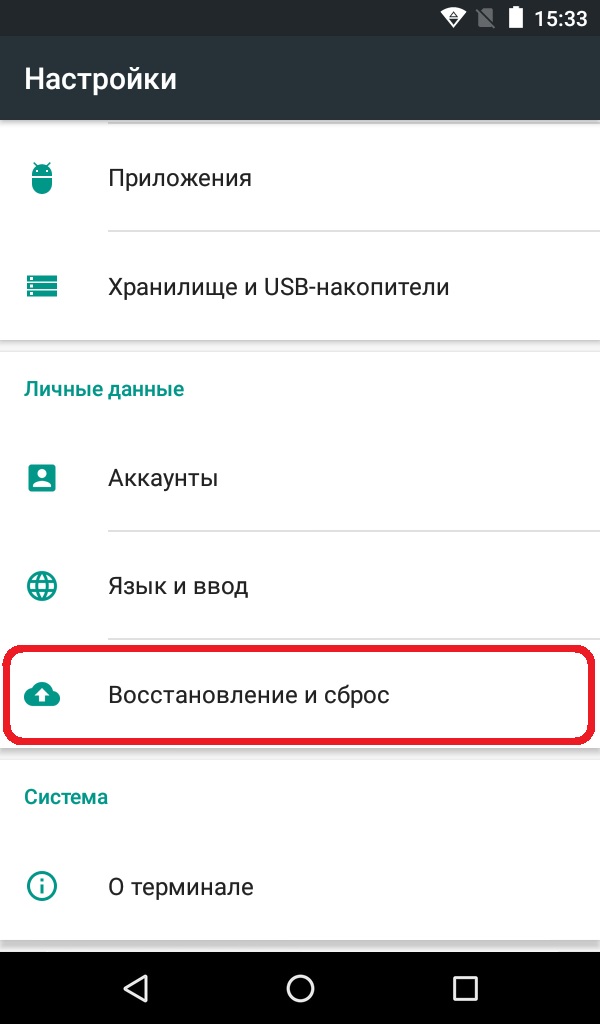

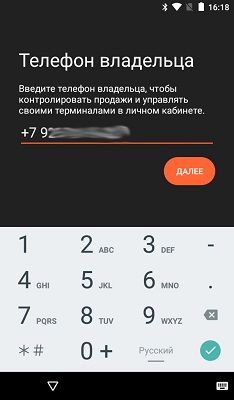

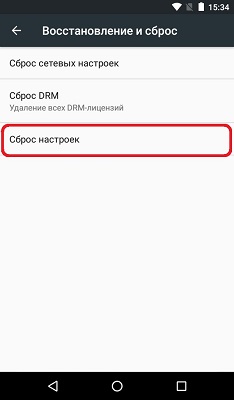

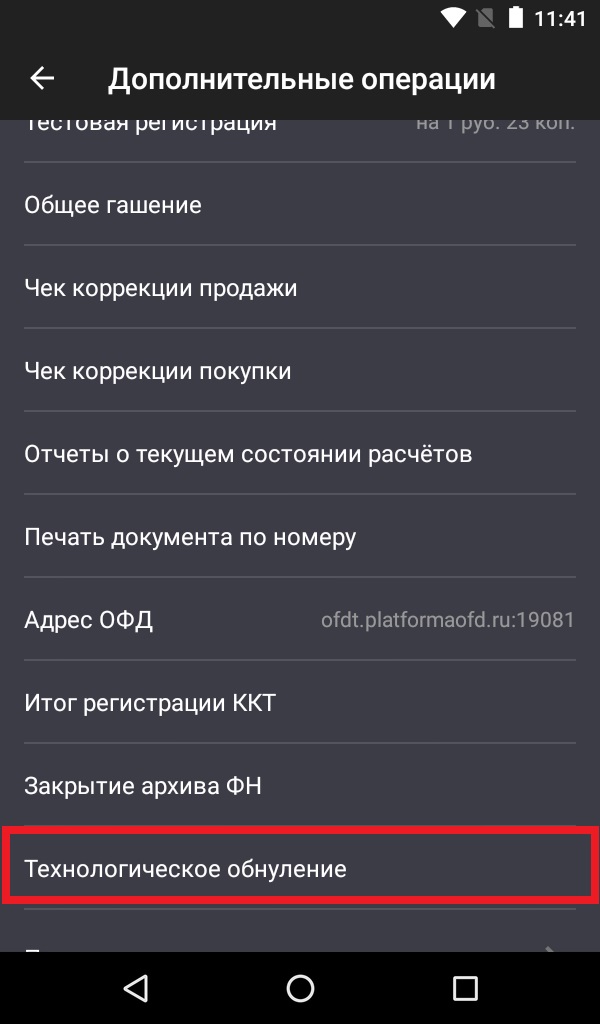

Технологическое обнуление

После технологического обнуления придется установить все настройки кассового аппарата заново. Эта операция предназначена для выхода из тяжелых сбоев программного обеспечения или для обнуления всех данных кассового аппарата.

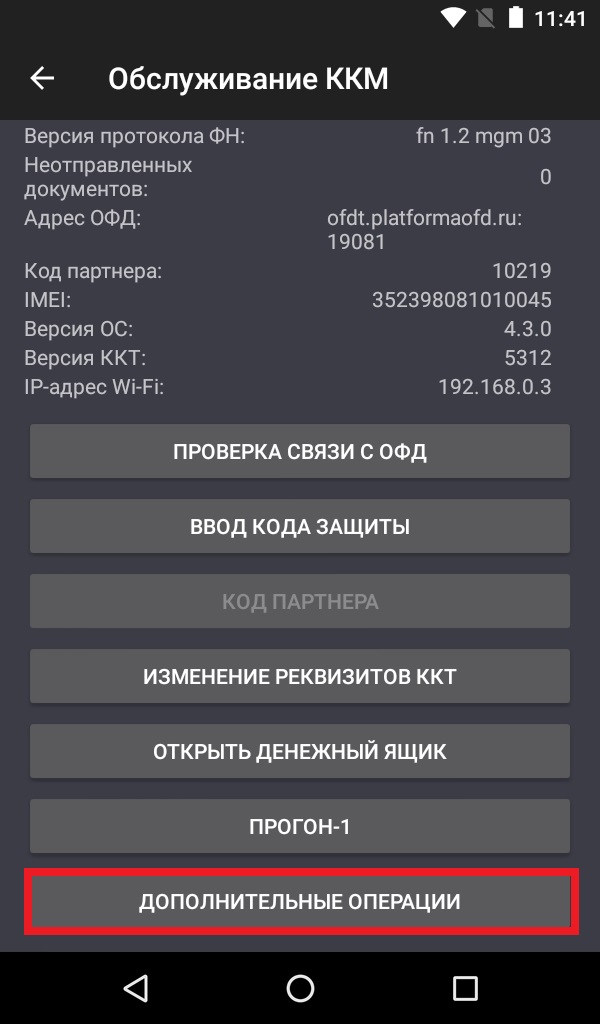

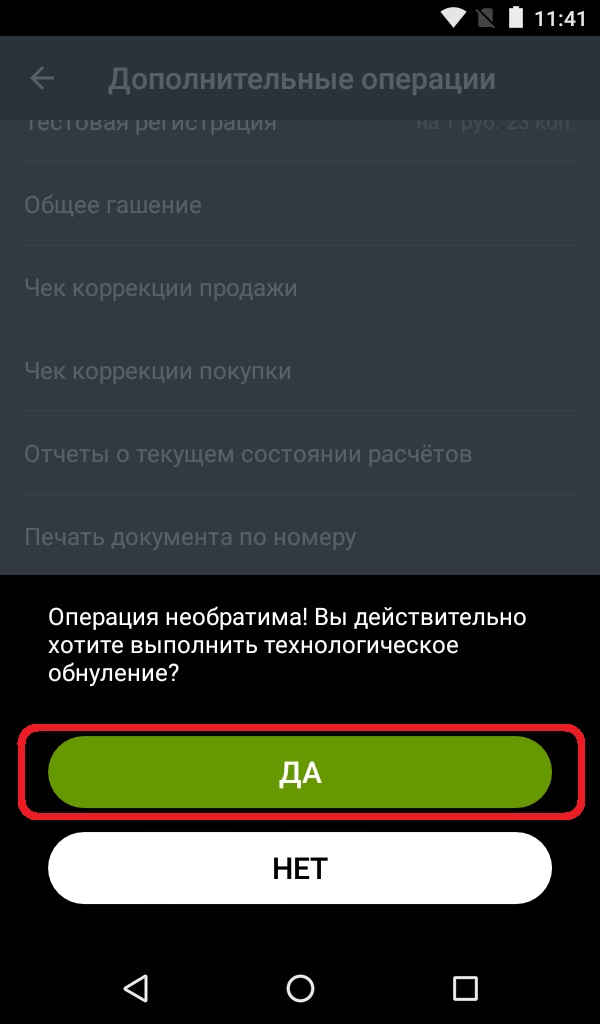

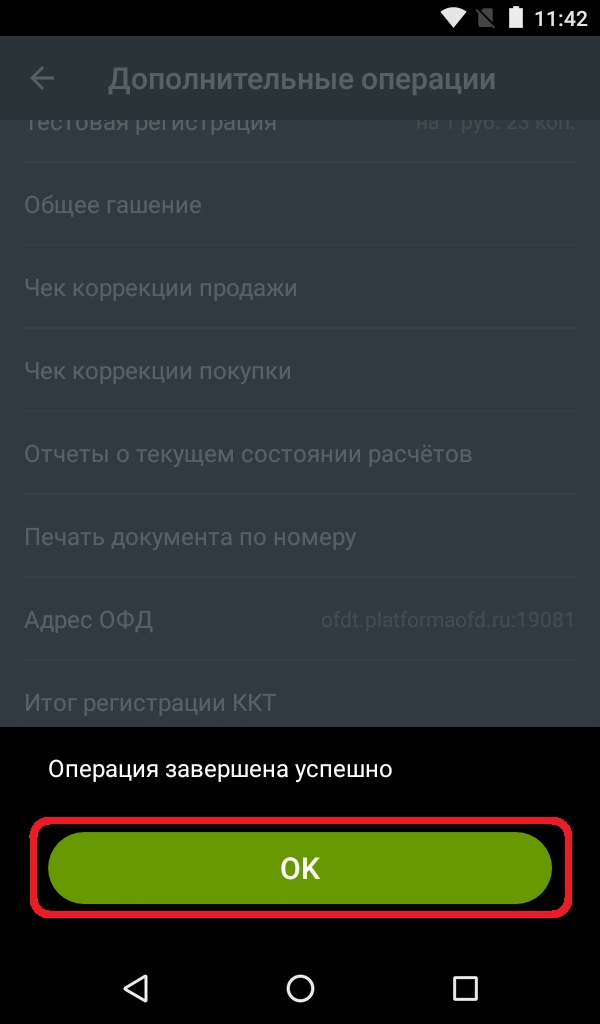

Настройки → Обслуживание кассы → Дополнительные операции → Технологическое обнуление → ДА

Если же у Вас остались вопросы, Вы можете обратиться в наш раздел "Вопросы-и-ответы".
