ККМ Элвес-Микро-К инструкция по программированию и настройке


Скачать краткую инструкцию механика



Фото клавиатуры Элвес-Микро-К

Настройка даты

Коррекция даты возможна только после снятия Z - отчета (смотрите здесь как)

Нажмите последовательно:

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "3", Элвес-Микро-К

  2. наберите дату в формате: ЧЧ ММ ГГ (число, месяц, год)

  3. нажмите:
    Клавиша ОПЛ. Элвес-Микро-К. Клавиша "два нуля". Элвес-Микро-К

Установка времени

Нажмите последовательно:

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "Х", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К.

  2. ввести время в формате чч мм (часы, минуты)

  3. нажмите:
    Клавиша "ОПЛ". Элвес-Микро-К.


Программирование заголовка чека.


Программирование заголовка возможно только после снятия Z - отчета (смотрите здесь как)
Смотрите здесь как распечатать на кассовом аппарате таблицу кодов символов.

Нажмите последовательно клавиши:

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К Клавиша "ПВ". Элвес-Микро-К Клавиша "ПВ". Элвес-Микро-К Клавиша "ПВ". Элвес-Микро-К Клавиша "ПВ". Элвес-Микро-К Клавиша "ВЗ", Элвес-Микро-К Клавиша "ВЗ", Элвес-Микро-К Клавиша "ВЗ", Элвес-Микро-К Клавиша "ВЗ", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К.

  2. Далее нужно набрать заголовок. Используя таблицу кодов символов вводите по две цифры, соответствующие буквам (в названии Вашей организации, например ООО"Контора"), после каждых двух цифр нажимайте клавишу "ОПЛ", то есть в следующем порядке:

  3. "код первой буквы", Клавиша "ОПЛ". Элвес-Микро-К., "код второй буквы", Клавиша "ОПЛ". Элвес-Микро-К. и так далее до последнего символа.

  4. нажмите клавишу Клавиша "ПС" , распечатается заголовок, затем нажмите клавишу Клавиша "РЕ", Элвес-Микро-К

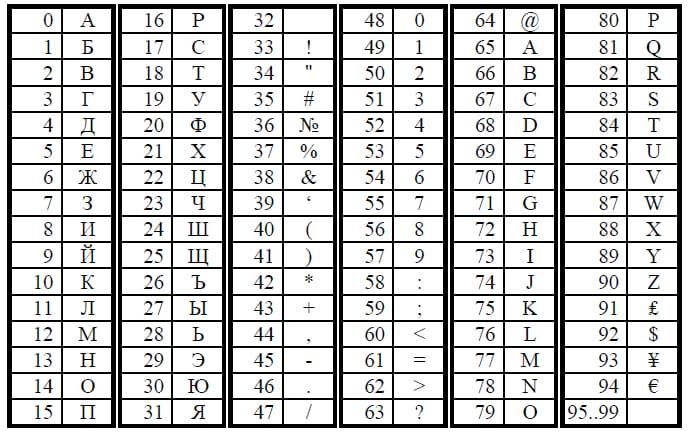

Таблица кодов символов

Для того чтобы распечатать таблицу кодов символов на чековой ленте, нажмите последовательно клавиши:

Клавиша "два нуля". Элвес-Микро-К

Клавиша "Таблица кодов символов", Элвес-Микро-К


Программирование наименования секций

Программирование фамилий кассиров

Программирование налогов

Программирование типа шрифта

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ" Клавиша "ОПЛ". Элвес-Микро-К.

  2. нажмите цифру от 0 до 7 соответствующую типу шрифта, где

    • 0 - стандартный шрифт (по умолчанию)
    • 1 - сжатый шрифт
    • 2 - обычный жирный шрифт
    • 3 - сжатый жирный шрифт
    • 4 - стандартный увеличенный шрифт
    • 5 - сжатый увеличенный
    • 6 - стандартный увеличенный жирный
    • 7 - сжатый увеличенный жирный
  3. нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К



Яркость печати

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К Клавиша "ВВ" Клавиша "ВВ" Клавиша "ОПЛ". Элвес-Микро-К.
  2. нажмите цифру от 1 до 9 соответствующую яркости чека, где 0 - самая тусклая 9 - самая яркая.
  3. нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К

Ограничение разрядности вводимых сумм

Чтобы кассир случайно не пробил огромную сумму можно ограничить максимальную цену, которую можно пробить на кассовом аппарате.

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ" Клавиша "ВВ"Клавиша "ОПЛ". Элвес-Микро-К.
  2. нажмите цифру от 3 до 8, где
    • 3 - кассир не сможет пробить сумму, большую чем 9 рублей, 99 копеек
    • 4 - кассир не сможет пробить сумму, большую чем 99 рублей, 99 копеек
    • 5 - кассир не сможет пробить сумму, большую чем 999 рублей, 99 копеек
    • 6 - кассир не сможет пробить сумму, большую чем 9999 рублей, 99 копеек
    • 7 - кассир не сможет пробить сумму, большую чем 99999 рублей, 99 копеек (по умолчанию)
    • 8 - кассир не сможет пробить сумму, большую чем 999999 рублей, 99 копеек
  3. нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К

Автоматический вход в режим регистрации

Здесь мы запрограммируем, чтобы Элвес-Микро-К автоматически входил в режим пробития чеков при включении.

  1. Нажмите последовательно клавиши:
    Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К
  2. Нажмите клавишу Клавиша "ВВ" 20 раз.
  3. нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "1" Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К

Отключение режима ввода даты и времени при расхождении даты и времени в ЭКЛЗ и фискальной памяти

Если на кассовом аппарате в течении 3 суток не проводилось никаких действий, то при включении он дважды требует ввести дату и время. Здесь мы отключим эту опцию, точнее увеличим срок от 3 дней до 31 дня.

  1. Нажмите последовательно клавиши:
    Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К
  2. Нажмите клавишу Клавиша "ВВ" 25 раз.
  3. Нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "3", Элвес-Микро-К Клавиша "1" Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К

Отключаем необходимость открытия смены после утреннего входа в кассовый режим

При включении кассового аппарата утром кассиру, после входа в кассовый режим приходится нажимать клавишу "ОПЛ", чтобы открыть смену. Здесь мы отключаем эту опцию.

  1. Нажмите последовательно клавиши:
    Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-ККлавиша "4". Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "ПВ". Элвес-Микро-К
  2. Нажмите клавишу Клавиша "ВВ" 26 раз.
  3. нажмите последовательно клавиши:
    Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "3", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "РЕ", Элвес-Микро-К

Програмирование вида вечернего Z - отчета

таблица значений опции.

Значение опции Количество аннуляций, сторно, возвратов Количество повторов печати Отчеты по секциям Отчеты по кассирам Отчеты по налогам
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31



Отчеты ЭКЛЗ

По датам:

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "8", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "4"
  2. Ввести дату начала отчета в формате ДДММГГ
  3. Нажать клавишу
    Клавиша "ОПЛ". Элвес-Микро-К.
  4. Ввести дату конца отчета в формате ДДММГГ
  5. Нажать клавишу
    Клавиша "ОПЛ". Элвес-Микро-К.,
  6. Нажать клавишу
    Клавиша "0", Элвес-Микро-К для полного отчета
    или
    Клавиша "1" для краткого отчета.

По конкретной смене полная распечатка продаж:



Активизация ЭКЛЗ


Активизация ЭКЛЗ происходит после ее замены.

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К.Клавиша "6", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "два нуля". Элвес-Микро-К

Закрытие архива ЭКЛЗ

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-ККлавиша "ОПЛ". Элвес-Микро-К. Клавиша "7", Элвес-Микро-К Клавиша "Х", Элвес-Микро-К Клавиша "ОПЛ", Элвес-Микро-К Клавиша "00", Элвес-Микро-К

Итог активизации ЭКЛЗ

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "8", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "6", Элвес-Микро-К

Фискальные отчеты

Нажмите последовательно:

  1. Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "5", Элвес-Микро-К Клавиша "Х", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "два нуля". Элвес-Микро-К
  2. Наберите пароль налогового инспектора
  3. Нажмите:
  4. Клавиша "ОПЛ". Элвес-Микро-К.
  5. Нажмите: (3 - краткий по датам, 4 - полный по датам)
  6. Клавиша "3", Элвес-Микро-К или Клавиша "4", Элвес-Микро-К
  7. Введите начальную дату
  8. На жмите:
  9. Клавиша "ОПЛ". Элвес-Микро-К.
  10. Введите конечную дату, затем нажмите:
  11. Клавиша "ОПЛ". Элвес-Микро-К.



Фискализация. Проводится при регистрации кассового аппарата в налоговой инспекции.

Фискализация возможна только после снятия Z - отчета (смотрите здесь как) и установки новой ЭКЛЗ.

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "5", Элвес-Микро-К Клавиша "Х", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "два нуля". Элвес-Микро-К пароль НИ Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "2", Элвес-Микро-К

  1. набрать регистрационный номер
  2. нажать
    Клавиша "ОПЛ". Элвес-Микро-К.
  3. набрать ИНН
  4. нажать
    Клавиша "ОПЛ". Элвес-Микро-К.
  5. набрать пароль налогового инспектора
  6. нажать
    Клавиша "ОПЛ". Элвес-Микро-К.
  7. нажать
    Клавиша "два нуля". Элвес-Микро-К
  8. нажать
    Клавиша "ОПЛ". Элвес-Микро-К.
  9. нажать
    Клавиша "два нуля". Элвес-Микро-К



Инициализация ККМ


Инициализация возможна только после снятия Z - отчета
После инициализации потребуется восстановить все опции и заголовок чека.
Инициализация возможна только после проведения операции Забой микросхемы таймера (смотрите ниже).

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "Х", Элвес-Микро-К Клавиша "3", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ОПЛ". Элвес-Микро-К. Клавиша "два нуля". Элвес-Микро-К

Технологическое обнуление ККМ


Обнуление возможно только после снятия Z - отчета
После технологического обнуления потребуется восстановить все опции и заголовок чека.
Обнуление возможно только после проведения операции Забой микросхемы таймера (смотрите ниже).

Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "РЕ", Элвес-Микро-К Клавиша "0", Элвес-Микро-К Клавиша "ПС", Элвес-Микро-К Клавиша "два нуля". Элвес-Микро-К

Забой микросхемы таймера (сбой часов)

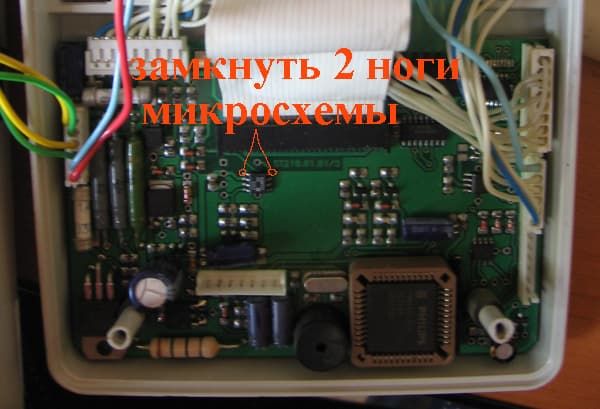

Вскройте кассу, отключите аккумулятор и замкните 2 ноги микросхемы таймера на процессорной плате ККМ:

Процессорная плата Элвес-Микро-К. Забой микросхемы таймера.
