Элвес-МФ инструкции по программированию и настройке

Скачать краткую инструкцию механика

Содержание:

И все-таки кое что в этой жизни не меняется: программирование кассового аппарата Элвес-МФ начинающему пользователя с использованием инструкции по эксплуатации все как был АД АДСКИЙ! таким и остался. Зато теперь есть специальное ПО для программирования опций через компьютер. Но для этого нужен COM кабель (которого нет в поставке) и в большинстве случаев хороший переходник COM - USB (так как на большинстве компьютеров нет порта COM).

Если у Вас есть вопросы, пожалуйста задавайте их в разделе вопрос-ответ.

Программирование:

Клавиатура Элвес-МФ

Символика клавиш Элвес-МФ на базе Элвес-МК

Работа с ФН:

Редактирование таблиц через ПК:

Клавиатура Элвес-МФ

Символика клавиш Элвес-МФ на базе Элвес-Микро-К

Программирование

Так как Элвес-МФ точная копия Элвес-МК, то некоторые команды у обоих аппаратов совпадают. Большую часть работы по программированию (например настройка базы товаров) можно проделать через программное обеспечение. Программное обеспечение смотрите в разделе "Скачать". Для программирования через ПК потребуется кабель-переходник с RS-232 на COM порт. Если же на Вашем компьютере нет COM порта, то потребуется так же качественный кабель-переходник COM - USB, который, в отличии от кабеля ККТ - ПК, можно приобрести в любом нормальном компьютерном магазине.

Программирование базы товаров через компьютер

Заполнять базу товаров удобнее с помощью программы MicroConfig, для этого требуется:

  • подключить ККТ к компьютеру с помощью сервисного кабеля RS-232 (по-умолчанию кабель в комплекте не предусмотрен);
  • включить кассовый аппарат и дождаться его загрузки (до меню ВЫБОР);
  • нажать: 930ИТ, дождаться на индикаторе CB=НЕ;
  • запустить программу MicroCfg;
  • нажимаете "Настройка" и выбираете "Поиск оборудования";
  • выбираете шестой раздел - "Таблицы";
  • в таблицах первая строка - "Наименования";
  • редактируете базу товаров (доступны для редактирования: наименование, цена, секция и штрих-код), максимальное количество товаров 339.

Более подробно процесс описан в инструкции или в инструкции "Редактирование таблиц".

Вход в режим программирования

  • 430ИТ (или ОПЛ) на экране 1 125

Функционал клавиш в режиме программирования

Клавиша Функция
ПВ - переход к таблице с большим порядковым номером.
АН - переход к таблице с меньшим порядковым номером.
ВЗ - переход к ряду с большим порядковым номером.
> - переход к ряду с меньшим порядковым номером.
ВВ - переход к полю с большим порядковым номером.
< - переход к полю с меньшим порядковым номером.
ИТ или ОПЛ

- вход в режим просмотра или редактирования значения поля;

- запись введенного значения в поле.

С - отмена от изменения содержимого поля (до подтверждения).
ПС - печать содержимого поля на чековой ленте.
Х - печать содержимого текущей таблицы на чековой ленте.
ОО - печать кодов символов.

Программирование даты

Стандартное программирование даты:

  • программирование даты возможно только вперед и при снятом Z-отчете
  • РЕРЕ330ИТ3→ ввести дату → ИТ → нажать 00РЕ

Подтверждение даты после включения кассового аппарата, если на индикаторе горит дата:

Смотрите как отключить подтверждение даты при простое больше 3 дней здесь. Смотрите также видео-инструкцию.
  • введите дату → ИТ → введите время → ИТ00ИТ → введите дату → ИТ → введите время → ИТ00

Программирование времени

  • РЕРЕХИТ → ввести время → ИТ

Таблица кодов символов

  • РЕРЕ430ИТ00→ распечатается таблица кодов символов
0 А 20 Ф 40 ( 60 < 80 P 100 d 120 x 140 м
1 Б 21 Х 41 ) 61 = 81 Q 101 e 121 y 141 н
2 В 22 Ц 42 * 62 > 82 R 102 f 122 z 142 о
3 Г 23 Ч 43 + 63 ? 83 S 103 g 123 { 143 п
4 Д 24 Ш 44 , 64 @ 84 T 104 h 124 | 144 р
5 Е 25 Щ 45 - 65 A 85 U 105 i 125 } 145 с
6 Ж 26 Ъ 46 . 66 B 86 V 106 j 126 ~ 146 т
7 З 27 Ы 47 / 67 C 87 W 107 k 127 $ 147 у
8 И 28 Ь 48 0 68 D 88 X 108 l 128 а 148 ф
9 Й 29 Э 49 1 69 E 89 Y 109 m 129 б 149 х
10 К 30 Ю 50 2 70 F 90 Z 110 n 130 в 150 ц
11 Л 31 Я 51 3 71 G 91 [ 111 o 131 г 151 ч
12 М 32   52 4 72 H 92 \ 112 p 132 д 152 ш
13 Н 33 ! 53 5 73 I 93 ] 113 q 133 е 153 щ
14 О 34 " 54 6 74 J 94 ^ 114 r 134 ж 154 ъ
15 П 35 # 55 7 75 K 95 _ 115 s 135 з 155 ы
16 Р 36 56 8 76 L 96 ` 116 t 136 и 156 ь
17 С 37 % 57 9 77 M 97 a 117 u 137 й 157 э
18 Т 38 & 58 : 78 N 98 b 118 v 138 к 158 ю
19 У 39 ' 59 ; 79 O 99 c 119 w 139 л 159 я

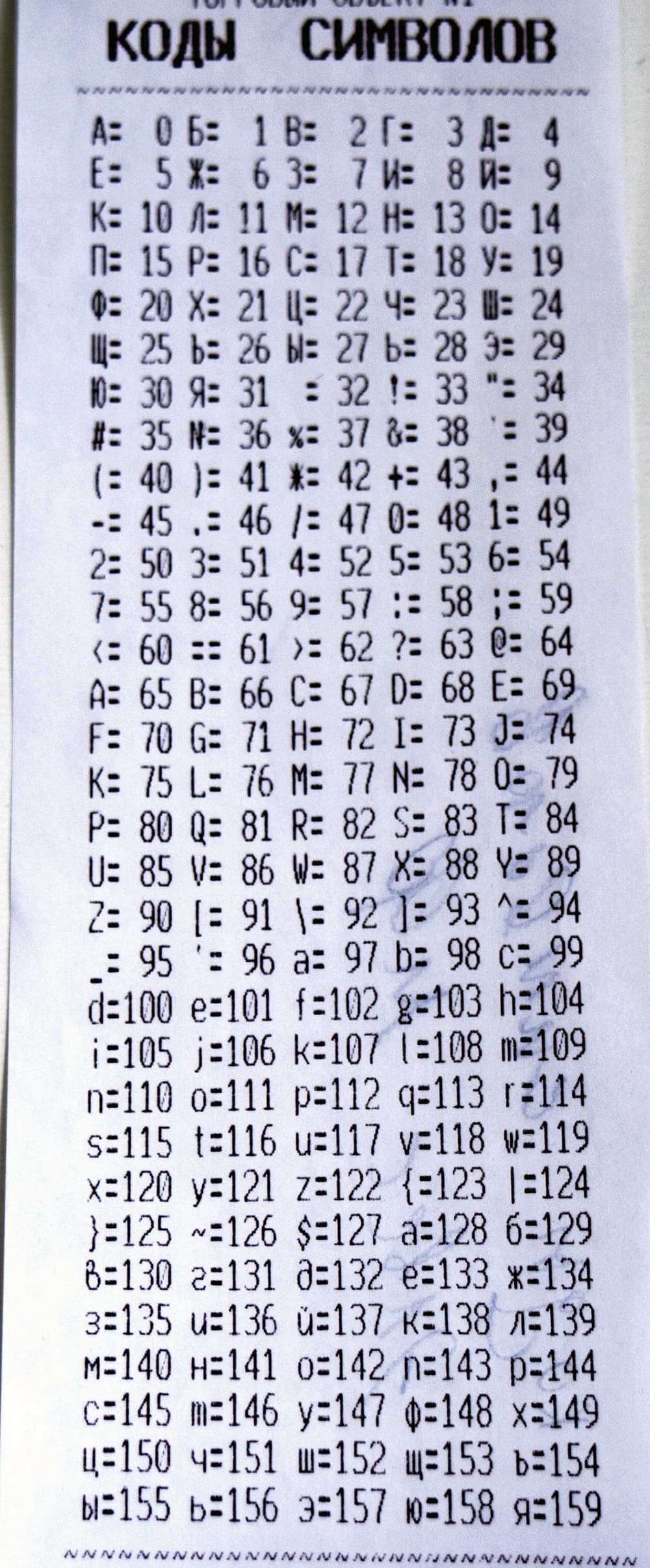

Коды символов Элвес-МФ

Программирование заголовка и окончания чека

  • РЕРЕ430ИТ00→ распечатается таблица кодов символов
  • АНАНАНВЗВЗВЗВЗИТ
  • введите первый символ из таблицы кодов символов
  • нажмите клавишу ИТ
  • введите второй символ
  • нажмите ИТ
  • таким же образом введите все символы (нажимая клавишу ИТ после каждого)
  • ВВПСПСПС → проверьте правильность заголовка → ИТРЕРЕ

Работа с секциями (отделами) и без

По умолчанию на кассовом аппарате запрограммирована работа БЕЗ ОТДЕЛОВ (секций), то есть все суммы автоматически пробиваются на 1 отдел.

Для работы с отделами нажмите:

  • РЕРЕ430ИТПВВВИТ1ИТРЕ

Для работы без отделов нажмите:

  • РЕРЕ430ИТПВВВИТ0ИТРЕ

Программирование наименовании секции

Разрешение печати названия отдела на чеке

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 15 1
  • ИТ1ИТРЕ

Программирование наименования секции:

  • РЕРЕ430ИТАНАН
  • клавишей ВЗ выберите номер секции от 1 до 8
  • 00ИТ
  • введите наименование секции (код 1 буквы → ИТ → код 2 буквы → ИТ → код 3 буквы → ИТ и так далее до конца)
  • ВВРЕ

Продажа по свободной цене

  • РЕРЕ430ИТАН
  • девять раз ВВ - на табло должно быть 2 1 9 1
  • ИТ1ИТ

Программирование налогов

Для печати налога в чеке и в вечернем отчете требуется провести ВСЕ перечисленные ниже операции:

Программирование размера налога:

  • РЕРЕ430ИТАН
  • клавишами ВЗ и > выберите номер налога (от 1 до 4)
  • 00- распечатается таблица кодов символов
  • ИТ
  • введите наименование налога (код 1 буквы → ИТ → код 2 буквы → ИТ → код 3 буквы → ИТ )
  • ВВИТ → введите размер налога → ИТ
  • для выхода из программирования нажмите РЕ

Программирование типа налога:

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 11 1
  • нажмите ИТ2ИТРЕ

Печать налога на каждую операцию:

  • РЕРЕ430ИТПВ
  • нажмите клавишу < 10 раз
  • нажмите ИТ15ИТРЕ

Привязка налога к секции:

  • РЕРЕ430ИТАНАНИТВВИТ1ИТ

Включение режима работы "С ОТДЕЛАМИ":

  • РЕРЕ430ИТПВВВИТ1ИТРЕ

Ограничение цены

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 7 1
  • ИТ
  • наберите разрядность максимальной суммы от 3 до 8
  • ИТРЕ

Программирование опций

Автоматически открывать смену каждое утро:

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ, пока на индикаторе не появиться 2 1 27 1
  • ИТ3ИТРЕ

Ввод сумм С точкой

  • РЕРЕ430ИТПВИТ0ИТРЕ

Ввод сумм БЕЗ точки

  • РЕРЕ430ИТПВИТ1ИТРЕ

Печатать/НЕ печатать контрольную ленту

Не печатать контрольную ленту

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 23 1
  • ИТ0ИТРЕ

Печатать контрольную ленту

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 23 1
  • ИТ1ИТРЕ

Отключение подтверждение даты при простое кассового аппарата

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 26 1
  • ИТ31ИТРЕ

Программирование скидок

  • На данный момент в Элвес-МФ нельзя программировать скидки.

Программирование типов шрифтов

Короткий чек, сжатый шрифт

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 5 1
  • ИТ1ИТРЕ

Обычный шрифт (стоит по умолчанию)

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 5 1
  • ИТ6ИТРЕ

Яркость печати

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ , пока на индикаторе не появиться 2 1 3 1
  • ИТ
  • нажмите цифру от 1 до 9 (по умолчанию 2)
  • ИТРЕ

Программирование базы товаров через ККТ

Разрешение работы с базой товаров

  • РЕРЕ430ИТПВ
  • нажмите несколько раз клавишу ВВ, пока на индикаторе не появиться 2 1 6 1
  • ИТ1ИТРЕ

Ввод товара:

  • РЕРЕ430ИТ
  • клавишей ВЗ выберите номер товара
  • 00→ распечатается таблица кодов символов
  • ИТ → код первого символа из таблицы кодов символов → ИТ
  • код второго символа → ИТ
  • код третьего символа → ИТ
  • после ввода всех символов нажмите ВВ
  • ВВИТ → введите цену товара → ИТВВИТ
  • → введите номер секции на которую будет пробиваться товар от 1 до 8 (если 0 - нет секции) → ИТВВ

Настройка ККТ при ошибке 236

Данная ошибка появляется на Элвес-МФ, перепрошитом до версии 0973. Появляется она при попытке кассового аппарата обнаружить подключенный к порту RS-232 сканер штрихкодов. Отключить эту диагностику возможно следующим образом:

  • 430ИТ (или ОПЛ) - доступ к режиму программирования
  • нажать ПВ до отображения на дисплее 2 1 1 1
  • несколько раз нажать ВВ до отображения 2 1 25 1
  • далее ИТ и следом 0 или 1 (0 - запретить режим диагностики, 1 - разрешить режим диагностики)
  • нажать ИТ для подтверждения и перезагрузить ККТ

Работа с фискальной памятью

Ввод ККТ в режим доступа к фискальному накопителю

  • переключаетесь в режим выбора (на дисплее аппарата так и будет указано: ВЫБОР)
  • 829 (или 30) → ИТ на дисплее отобразиться FI - 9

При переходе в этот режим меняется функционал основных клавиш

Клавиша Функция
1 - отчет о регистрации.
2 - отчет о перерегистрации.
3 - отчет о перерегистрации без замены ФН.
4 - отчет о текущем состоянии расчетов.
5 - печать документа из ФН по номеру ФД.
6 - печать подтверждения оператора по номеру ФД.
7 - печать отчета о регистрации из ФН.
8 - печать отчета о перерегистрации по номеру из ФН.
ИТ или ОПЛ - вывод на дисплей количества документов без подтверждения.
Х - печатать заводской номер ФН.
. - печатать версию программного обеспечения ФН.
РЕ - переход в меню "ВЫБОР".

Вывод пробного чека с данными по регистрации, ФН и номеру ККМ

  • РЕРЕ002ИТ(или ОПЛ в версии МИНИ Ф)

Примечание: при запуске теста с помощью клавиши ПС, ККТ циклически выполняет тестовую печать, индикацию на дисплее и тест фискальной памяти с заданным периодом повтора. Для выхода из циклического прогона нужно нажать любую не цифровую клавишу, за исключением X

Технологическое обнуление

Операция возможна только при закрытой смене и только при первом включении после замены ядра ("сбой часов").

Инициализация (неполное обнуление при сбоях)

  • РЕРЕ0Х30ИТ00

Полное обнуление (обнуление заголовка, базы товаров, опций и др.)

  • включаете питание ККТ.
  • 0ПС00
  • ожидаете: операция может занять несколько минут.

Модернизация фискального регистратора до онлайн кассы

По модернизации кассового аппарата смотрите эту инструкцию.

Перепрошивка Элвес-МФ

На удивление Штрих-М использует очень простой метод перепрошивки Элвес-МФ с ПО выше версии 1.0.0900RU. Для перепрошивки не потребуется какой-либо программатор, а только программа типа HyperTerminal, для доступа к COM портам. HyperTerminal по умолчанию установлен в старых версиях ОС Windows (до XP включительно).

Принцип перепрошивки очень простой:

  1. Устанавливаете HyperTerminal;
  2. При запуске программа запросит имя соединения - введите: com_E;
  3. В следующем окне нужно выбрать основной COM порт (например, COM 2);
  4. Указать параметры порта следующим образом:
    • скорость - 115200;
    • биты данных - 8;
    • четность - нет;
    • стоповые биты - 1;
    • управление потоком - нет;
  5. Подключаете ККТ к основному COM;
  6. Запускаете аппарат с нажатой клавишей ОПЛ, на дисплее ККТ появится надпись "boot";
  7. В окне гипертерминала должны отобразится символы: §§§;
  8. Заходите в меню "Transfer" и выбираете передачу данных ("send file");
  9. Указываете пусть до прошивки, например: C:\EMF1.0.09960RU.BIN;
  10. Указываете протокол Xmodemи нажимаете кнопку Send.

Все! Осталось дождаться загрузки прошивки в Элвес-МФ. На экране аппарата появится количество загруженных байтов.

После перепрошивки распечатайте тестовый чек и посмотрите версию прошивки.

Если ранее в ККТ Элвес-МФ были внесены какие-то данные, то возможно потребуется технологическое обнуление.



Редактирование таблиц

Иногда при подключении Элвес-МФ к компьютеру и запуску редактора таблиц, может возникнуть проблема с кодировкой - графы таблицы будут отмечаться как ???. Здесь мы продублировали параметры таблиц для удобства заполнения последних. Данные таблиц указаны для прошивок от версии 1245.

Таблицы 4, 5 и 8 на данный момент не используются для настройки ККТ, менять там какие-либо параметры не нужно.

Таблица 1 Номенклатура

Поле Назначение Количество символов в поле Допустимые значения

1

Наименование товара

до 25 символов

название товара или услуги, можно оставить пустым

2

Стоимость товара

6 цифр до запятой, 2 цифры после

от 0,00 (продажа по свободной цене, требуется запрограммировать) до 999999,99

3

Секция

Две цифры

от 0 (операция с товаром запрещена) до 16

4

Штрих код товара

До 13 цифр

от 0 (штрих код отсутствует) до 9999999999999

В таблице доступно до 339 полей, что означает возможность введения до 339 наименований товаров и услуг.

Таблица 2 Настройки ККТ

Поле Назначение Допустимые значения

1

Порядок ввода сумм

0 - начиная с копеек, 1 - начиная с рублей

2

Количество доступных секций

0 - одна секция,1 - девять секций, 2 - шестнадцать секций

3

Контрастность печати

значения от 0 до 9 (по умолчанию 1)

4

Тип шрифта отчетов

значения от 0 до 9 (по умолчанию 6)

5

Тип шрифта в кассовом режиме

значения от 0 до 9 (по умолчанию 6)

6

Работа по кодам товаров

0 - запрещена, 1 - разрешена

7

Разрядность вводимых сумм

от 0 до 8 (по умолчанию 7)

8

Работа с кодами товаров

0 - ввод цены и секции товара запрещены, 1 - ввод цены товара разрешен, 2 - ввод секции товара разрешен, 3 - ввод цены и секции товара разрешены

9

Разрешение продажи по свободной цене

0 - запрещено, 1 - разрешено

10

не используется, значения не меняйте

11

Выделение налогов

0 - не выделять НДС, 1 - выделять НДС

12

не используется, значения не меняйте

13

Печать название товара

0 - запрещена, 1 - разрешена

14

Печать кода товара

0 - запрещена, 1 - печатать код, 2 - печатать код и штрих код

15

Печать названия секции

0 - запрещена, 1 - печатать только при свободной цене, 2 - печатать всегда

16

не используется, значения не меняйте

17

Печать отчета о закрытии смены

0 - не печатать отчеты по секциям и кассирам, 1 - печать отчета по секциям, 2 - печать отчета по кассирам, 3 - печать отчетов по секциям и кассирам.

18

Параметры печати текста в начале и конце документа

По умолчанию - 12

19

не используется, значения не меняйте

20

Количество минут до перехода в режим пониженного потребления после последнего нажатия клавиши

от 1 до 99 (по умолчанию 10)

21

Автоматический вход в кассовый режим

0 - запрещен, от 1 до 8 - номер оператора ККТ

22

Сброс дисплея в состояние 0.00 по завершению чека

0 - не сбрасывать, 1 - сбрасывать

23

Автостарт отправки данных в ОФД по завершению печати ФД

0 - запрещен, 1 - разрешен после печати кассового чека, 2 - разрешен после печати отчета о закрытие смены, 3 - разрешен после печати кассового чека и отчета о закрытие смены

24

Длительность подсветки дисплея

значения от 0 до 99, но на деле ни одного Элвес-МФ с подсветкой дисплея обнаружено не было (по умолчанию 15)

25

Диагностический режим (начиная с прошивки 0973)

0 - запретить, 1 - разрешить

26

Максимально допустимое количество дней расхождения дат

от 3 до 99, не менять без необходимости (по умолчанию 30)

27

Префикс штрих кода весового товара

от 0 до 99

28

Префикс штрих кода абонентского номера покупателя

от 0 до 99

29

Междустрочный интервал печати

от 1 до 99

30

Запретить проверку ИНН (начиная с прошивки 0973)

0 - проверять все ИНН, 1 - не проверять ИНН пользователя, 2 - не проверять ИНН ОФД, 3 - не проверять ИНН пользователя и ОФД, 4 - не проверять ИНН кассира, 5 - не проверять ИНН пользователя и кассира,6- не проверять ИНН ОФД и кассира, 7 - не проверять все ИНН

31

Передача реквизитов чека на абонентский номер покупателя

0 - передать абонентский номер в ОФД, 1 - передать абонентский номер в ОФД и напечатать QR-код отправки SMS, 2 - только печатать QR-код отправки SMS

32

Печать строки разделителя

0 - запрещена, 1 - разрешена в отчетах, 2 - разрешена в кассовом режиме, 3 - и в отчетах и в кассовом режиме

33

Печать QR-кода при закрытие чека

0 - не печатать, 1 - печатать в формате времени с секундами, 2 - печатать в формате времени без секунд

34

Степень коррекции ошибок при формировании QR-кода

от 0 до 3

35

Печать и передача в ОФД сайта ФНС

0 - не передавать и не печатать, 1 - не передавать, но печатать, 2 - передавать, но не печатать, 3 - передавать и печатать

36

Печать и передача в ОФД наименования пользователя

0 - не передавать и не печатать, 1 - не передавать, но печатать, 2 - передавать, но не печатать, 3 - передавать и печатать

37

Печать и передача в ОФД адреса расчетов

0 - не передавать и не печатать, 1 - не передавать, но печатать, 2 - передавать, но не печатать, 3 - передавать и печатать

38

Печать и передача в ОФД места расчетов

0 - не передавать и не печатать, 1 - не передавать, но печатать, 2 - передавать, но не печатать, 3 - передавать и печатать

39

Периодичность опроса ФН на наличие сообщений

0 - ручной опрос и отправка, 1 - 30 сек, 2 - 1 мин, 3 - 1.5 мин, 4 - 2 мин, 5 - 2.5 мин, 6 - 3 мин, 7 - 5 мин, 8 - 8 мин, 9 - 10 мин

40

Подключение к точке доступа Wi-Fi

0 - не подключаться, 1 - подключаться при включении питания, 2 - подключаться по мере надобности (как определяется "мера надобности" не указано)

Таблица 3 Кассиры

Поле Назначение Значения

1

Пароль

Цифрами: от 0 до 99999999

2

Доступ к режимам

от 0 до 5

3

Режим работы ККТ

0 -приход\возврат прихода без возможности переключения, 1 - расход\возврат расхода без возможности, 2 - приход\возврат прихода со сменой режима по клавише ПС, 3 - расход\возврат расхода со сменой режима ПС

4

ФИО кассира

по умолчанию поле пустое, до 28 символов

5

Должность кассира

по умолчанию "Кассир X", до 15 символов

6

ИНН кассира

по умолчанию 0, до 12 символов

7

Система налогообложения

0 - ОСН, 1 - УСН доход, 2 - УСН доход-расход, 3 - ЕНВД, 4 - ЕСН, 5 - патент (по умолчанию 0)

Таблица 6 Текст в чеке

Поле Назначение Значения

1

Строка текста

До 32 символов

2

Параметры печати строки



Таблица 7 Секции

Поле Назначение Значения

1

Название секции

До 32 символов, по умолчанию "Товарная группа X"

2

Номер ставки НДС

значения: 0 - без НДС, 1 - НДС 0%, 2 - НДС 10%, 3 - НДС 18%

3

Ограничение суммы операции в секцию

от 0.00 до 999999.99

Таблица 9 Порты

Поле Назначение Значения

1

Зарезервировано



2

Скорость обмена

от 0 до 9

3

Тайм-аут

от 0 до 9

Таблица 10 Настройки связи

Поле Назначение Значения
1

Режим подключения

0 - не подключаться, 1 - DHCP, 2 - Static IP

2

Имя беспроводной сети (Wi-Fi SSiD)

до 24 символов

3

Пароль беспроводной сети (Wi-Fi password)

до 24 символов

4

Время ожидания подключения

от 0 до 99, по умолчанию 30

5

Статический IP-адрес

до 15 цифр (только ipv4)

6

Маршрутизатор

до 15 цифр

7

Маска подсети

до 15 цифр

Таблица 11 Параметры регистрации

Поле Назначение Значение

1

ИНН предпринимателя

до 12 цифр, от 0 до 999999999999

2

Регистрационный номер ККТ (полученный при добавлении ККТ в Личном Кабинете ФНС)

до 16 цифр, от 0 до 9999999999999999

3

Система налогообложения

до двух цифр, от 0 до 63 (битовое поле)

4

Режим работы

до двух цифр, от 0 до 11

5

Пользователь

название организации до 32 символов

6

Адрес расчета

адрес установки ККТ, до 32 символов

7

Место расчета

название (например "Магазин") места установки, до 32 символов

8

Сайт ФНС

по умолчанию www.nalog.ru

Таблица 12 Параметры ОФД

Поле Назначение Значение

1

Наименование ОФД

полное или краткое наименование ОФД, до 20 символов

2

Сайт ОФД

адрес официального сайта ОФД, до 20 символов

3

ИНН ОФД

до 12 символов

4

Адрес отправки данных

хост или ip-адрес, до 20 символов

5

Порт отправки данных

до 5 цифр, от 0 до 65535

6

Время ожидания ответа в секундах

от 0 до 99, по умолчанию 30

7

Таймер времени жизни TCP соединения

от 0 до 65535, по умолчанию 3600

Видео-инструкции

На данный момент пока нет.
