Меркурий 130Ф инструкции по программированию и настройке

Пароли по умолчанию:

пароль программирования	22
пароль кассира 1	нет
пароль кассира 2	2
пароль кассира 16	16
пароль на вход в режим ФН	881234
закрытие архива ФН	212205
сервисный режим	99
пароль на техсбросы	995578

Программирование даты

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ ИТ введите дату ИТ РЕЖ

Программирование времени

• выключите и включите кассовый аппарат
• нажмите: ИТ Х наберите время ИТ

Программирование пароля кассира

• Пароли кассиров обязательно должны различаться, т.е. два кассира не могут иметь одинаковые пароли.
• При ошибке ПАРОЛЬ НЕ УНИКАЛЕН ! нажмите любую клавишу.
• Если ввести пароль 0 то вход данного кассира в кассовый режим будет без пароля.
• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ - - - - ИТ клавишами + и - выберите нужного кассира,
• нажмите ИТ введите новый пароль ИТ, нажмите РЕЖ 3 РЕЖ

Программирование заголовка и окончания чека

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ - - - ИТ ИТ 00 - - ИТ X
• нажмите несколько раз клавишу С пока не сотрете старый заголовок
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из первой строки заголовка, например мы вводим: "SPB-KASSA.ru", то есть первая буква S=083
• Вводим заголовок: 0 8 3
• вводим вторую букву: 2 0 8
• и так до последней буквы
• в конце нажмите клавишу ИТ РЕЖ РЕЖ 3 РЕЖ

По умолчанию в ККТ Меркурий в наименование организации указано "Инкотекс".

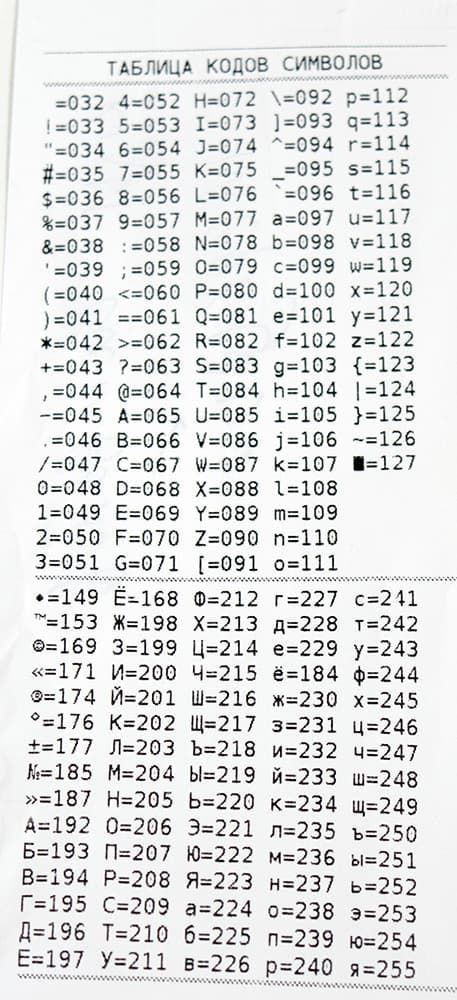

Таблица кодов символов

Чтобы распечатать таблицу кодов символов:

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ - - - ИТ ИТ 00 - - ИТ распечатается таблица, нажмите РЕЖ РЕЖ РЕЖ

Программирование фамилии администратора

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ - - - - ИТ - ПИ 00 - ИТ
• распечатается таблица кодов символов
• нажмите: X
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из фамилии администратора, например мы вводим фамилию: "Трамп", то есть первая буква Т=210
• вводим фамилию: 2 1 0. Вводим вторую букву: 2 0 8 и так до последней буквы
• в конце нажмите клавишу ИТ РЕЖ 3 РЕЖ

Программирование фамилии кассира

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ - - - - ИТ 00 - ИТ
• распечатается таблица кодов символов
• нажмите: ПИ X
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из фамилии кассира, например мы вводим фамилию: "Трамп", то есть первая буква Т=210
• Вводим фамилию: 2 1 0. Вводим вторую букву: 2 0 8 и так до последней буквы
• в конце нажмите клавишу ИТ РЕЖ 3 РЕЖ

Программирование налогов

В текущей версии прошивки ККТ ставки изменить нельзя.

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• ИТ 2 2 ИТ - - - - - ИТ клавишами + и - выберите налог,
• ПИ тип налога ПИ название налога для распечатки всех налогов
• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• ИТ 2 2 ИТ - - - - - ИТ 00 - - ИТ

Программирование типов шрифтов

Короткий чек, сжатый шрифт

• Нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится ПРОГРАММИРОВАНИЕ.
• ИТ 2 2 ИТ + ИТ Мы попали в меню ПРОГ.ОПЦИИ.
• За шрифты на чеке отвечают опции 50, 51, 53, их и будем изменять.
• КОД 5 0 ИТ Это будет пункт «Основного шрифта кассового режима».
• Далее ИТ, на экране появится ОП 50 = 0, задаём значение шрифта 2, жмём ИТ для подтверждения операции.
• Параметр 51 (Шрифт наименования товара); параметр 53 (Шрифт итоговых сумм чека); Для этих параметров тоже задаем значения 2. Именно шрифт 2 является самым мелким, что в итоге выводит короткий чек.

Обычный шрифт (стоит по умолчанию)

• Значения шрифтов по умолчанию: для этого опцию 49, 50, 51, 53 выставляем значения 8, это и есть шрифты по умолчанию.

Ширина пробела между чеками

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ + ИТ КОД 1 3 ИТ ИТ 5 ИТ РЕЖ 3 РЕЖ

Яркость печати

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите ИТ 2 2 ИТ + ИТ К 4 8 ИТ ИТ
• введите уровень яркости от 1 до 7
• нажмите клавиши ИТ РЕЖ 3 РЕЖ
• Программирование шрифта нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ + ИТ КОД
• далее введите:
  • 4 9 - для программирования системного шрифта,
  • 5 0 - для основного шрифта кассового аппарата,
  • 5 1 - для шрифта наименования товара,
  • 5 3 - для шрифта итоговых сумм чека,
  • 5 4 - для шрифта печати журнала продаж,
  • 5 5 - для шрифта печати отчетов.
• ИТ ИТ введите номер шрифта от 1 до 15 ИТ РЕЖ 3 РЕЖ

Программирование базы товаров через ККТ

Через аппарат при использовании прошивки ниже 19.09.17:

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится ПРОГРАМИРОВАНИЕ.
• нажмите: ИТ 2 2 ИТ, клавишами + или - выбрать ТОВАРЫ, нажать ИТ;
• если в базе товаров нет записей, об этом появится сообщение вида В БАЗЕ НЕТ ЗАПИСЕЙ!;
• нажмите 00 и клавишами + и - выбрать ДОБАВИТЬ ЗАП.
• далее набираем номер товара (сами придумываем);
• далее нажимаем ИТ программируем название товара по коду символов.
• после завершения печати названия, нажимаем ИТ; тут можно ввести ШК (штрих-код), если нет, нажимаем ИТ
• тип товара выбирается кнопкой ПИ
• далее жмём ИТ кнопкой ПИ выбираем товар штучный или нет.
• далее жмём ИТ вбиваем ЦЕНУ товара
• жмём ИТ вбиваем НАЛОГ, если налога нет,
• жмём ИТ набираем номер отдела жмём ИТ ИТ
• делаем запись товара в базу, нажатием кнопки 3

Через аппарат при использовании прошивки выше 19.09.17:

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится ПРОГРАМИРОВ.БАЗ;
• нажмите: ИТ 2 2 ИТ, клавишами + или - выбрать ТОВАРЫ, нажать ИТ;
• если в базе товаров нет записей, об этом появится сообщение вида В БАЗЕ НЕТ ЗАПИСЕЙ!;
• нажмите 00 и клавишами + и - выбрать ДОБАВИТЬ ЗАП.
• далее набираем номер товара (сами придумываем);
• далее нажимаем ИТ программируем название товара по коду символов.
• после завершения печати названия, нажимаем ИТ; тут можно ввести ШК (штрих-код), если нет, нажимаем ИТ
• тип товара выбирается кнопкой ПИ
• далее жмём ИТ кнопкой ПИ выбираем товар штучный или нет.
• далее жмём ИТ вбиваем ЦЕНУ товара
• жмём ИТ вбиваем НАЛОГ, если налога нет,
• жмём ИТ набираем номер отдела жмём ИТ ИТ
• делаем запись товара в базу, нажатием кнопки 3

Через 1С:

Программирование базы товаров через "1С: Управление торговлей":

Инструкция

Видео инструкция

Загрузка базы товаров из Exсel

База товаров в ККТ типа Меркурий содержаться в специальном .cfg файле. Для того, что бы сконвертировать файл электронной таблицы в это файл потребуется следующее:

1. Убираете из Вашей базы товаров в электронном варианте все лишнее. Должно остаться восемь столбцов в следующем порядке: код, штрих-код, стоимость, целое или нет, вид товара, отдел, налоги и наименование. Никаких лишних строчек, только информация о товарах. Значение столбцов следующее:
• код - порядковый номер товара или услуги, под этим номером товар или услуга будут выбираться из базы товаров в ККТ. Строчка не может быть пустой;
• штрих-код - штрих-код товара. Заполняется при наличии;
• стоимость - цена на товар или услугу в рублевом эквиваленте. Если ячейку оставить пустой, то такой товар или услуга могут быть проданы по свободной стоимости;
• целое или нет - можно указать для разграничения весовых и цельных товаров. Не обязателен для заполнения;
• вид товара - по умолчанию (пустая ячейка) и 0 - товар, если указать 1 - услуга; 2 - платеж входящий; 3 - платеж исходящий;
• отдел - от 1 до 16. При пустом значении - всегда первый отдел;
• налог - от 0 до 5. При 0 - НДС не облагается, 1 - НДС 0%, 2 - НДС 10%, 3 - НДС 10/110, 4 - НДС 18%, НДС -18/118;
• наименование - наименование товара или услуги, максимум 56 символов.
2. Отредактированную электронную таблицу нужно сохранить в формате .csv (разделитель точка с запятой) или в простом текстовом формате .txt;
3. Скачиваете программу для конфигурации ККТ;
4. Подключаете USB флеш диск в формате FAT 32 к ККТ;
5. Включаете ККТ;
6. Нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ;
7. Затем: ИТ 2 2 ИТ
8. С помощью клавиш - и + выбираете СОХР. БАЗУ ТОВАР
9. Нажимаете: ИТ ИТ
10. На флеш диск сохраниться конфигурационный файл в названии которого будет указана текущая дата;
11. Ищите файл в по папке "IncotexKKM";
12. Запускаете программу (файл MercConfig.exe);
13. Нажимаете "Добавить" и задаете любое название аппарата;
14. Нажимаете "Выбрать";
15. В закладке "Список товаров и услуг" нажимаете на значок кассовой машины и выбираете файл с флешки;
16. Во вкладке "Импортированные данные" нажимаете кнопку "Заменить" (процесс заменяет список во вкладке товаров);
17. Редактируете данные услуги или товара;
18. Сохраняете файл либо под замену, либо с другим именем (кнопочки с дискетами);
19. Подключаете флешку к аппарату;
20. Нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ;
21. Затем: ИТ 2 2 ИТ
22. С помощью клавиш - и + выбираете ЗАГР. БАЗУ ТОВАР
23. Нажимаете: ИТ ИТ

Все, база в аппарат загружена!

Это не последняя версия инструкции. В будущем производитель обещает доделать программу до версии с прямым подключением к ПК.

Яркость дисплея

• при загрузке ККТ на дисплее логотип и модель аппарата
• клавишами + и - можно отрегулировать яркость экрана ККТ
• сохраняется автоматически, не сбрасывается при выключении ККТ

Настройка подключения к ОФД

Настройка канала связи WiFi

• перед программированием следует знать следующие параметры:
  • имя WiFi сети
  • пароль WiFi сети
• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2 ИТ + + + ИТ 00 - ИТ
• распечатается таблица кодов символов
• нажмите: X
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из названия WiFi сети, например мы вводим название сети kassa, то есть первая буква k=107
• Вводим: 1 0 7
• Вводим вторую букву: a=097, то есть нажимаем: 0 9 7 и так до последней буквы
• после ввода всего названия нажмите ИТ ПИ X
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ (или цифру) из пароля WiFi сети
• Вводим вторую букву (либо цифру) пароля WiFi сети
• ... и так до последнего символа
• В конце нажмите: ИТ РЕЖ 3
• Выключите и включите питание кассового аппарата через тумблер на задней панели, чтобы подключение по WiFi сети заработало

Проверка баланса и настройка канала связи GPRS

Стандартные настройки для Мегафон:

Баланс: *100#

Вставьте в кассовый аппарат SIM-карту

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГРАММИРОВАНИЕ
• нажмите: ИТ 2 2ИТ + + ИТ - ИТ 00 - ИТ ИТ
• введите номер проверки баланса мобильного оператора (для Мегафона *100#)
• нажмите ИТ РЕЖ 3 00 - - - ИТ на чеке распечатается баланс SIM карты и другие данные
• нажмите: РЕЖ ИТ

Настройка подключения к оператору фискальных данных

• перед программированием следует знать следующие параметры:
  • имя хоста
  • порт подключения
• Нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГ. ФН и ОФД
• нажмите: ИТ 2 2ИТ ИТ 00 - ИТ, распечатается таблица кодов символов
• нажмите: X
• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из названия хоста ОФД, например мы вводим название хоста f1test.taxcom.ru, то есть первая буква f=102
• Вводим: 1 0 2
• Вводим второй символ: 1=049, то есть нажимаем: 0 4 9 и так до последнего символа
• после ввода всего названия хоста нажмите ИТ ПИ ПИ X
• введите номер порта хоста
• нажмите ИТ ПИ ПИ ПИ ИТ - ИТ РЕЖ 3

Работа с фискальным накопителем

Закрытие архива ФН

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГ. ФН И ОФД
• нажмите: ИТ 2 2ИТ - ИТ 2 1 2 2 0 5 3

Программирование ФН (Фискального Накопителя)

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГ. ФН И ОФД
• нажмите: ИТ 2 2 ИТ + ИТ 00 - ИТ
• распечатается таблица кодов символов
• нажмите: X

• в соответствии с таблицей кодов символов наберите на клавиатуре первый символ из названия организации, например мы вводим название ООО "СЮСЯ", то есть первая буква О=206

• Вводим: 2 0 6
• Вводим вторую букву: О=206, то есть нажимаем: 2 0 6 и так до последней буквы
• Нажмите ИТ ПИ X
• аналогично введите адрес установки кассового аппарата
• нажмите ИТ ПИ X
• введите ИНН
• нажмите ИТ ПИ X
• введите регистрационный номер кассового аппарата, полученный в личном кабинете на сайте налоговой инспекции
• нажмите ИТ ПИ ИТ
• клавишами - и ПИ выберите систему налогообложения
• нажмите ИТ + ИТ РЕЖ ПИ ПИ ИТ
• введите ИНН вашего ОФД
• нажмите ИТ РЕЖ 3

Регистрация кассового аппарата с фискальным накопителем

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ПРОГ. ФН И ОФД
• нажмите: ИТ 2 2 ИТ - - ИТ ИТ проверьте правильность внесенных данных ИТ

Отчеты из ФН

• нажмите несколько раз клавишу РЕЖ, пока на индикаторе не появится: ОТЧЕТЫ ФН
• нажмите: ИТ 2 2 ИТ + ИТ
• Введите начальный номер чека ИТ введите конечный номер чека ИТ ИТ

Технологическое обнуление

• при нажатой клавише ВЗ включите кассовый аппарат
• нажмите: ИТ ПИ ПИ ПИ ПИ ИТ

Сервисный режим

• при нажатой клавише 2 включите кассовый аппарат
• нажмите ИТ 9 9 ИТ

Пробитие чека о состоянии ФН

• нажать: С РЕЖ 00 - (до состояния Статус ФН) ИТ
