АМС 300Ф инструкции по программированию и настройке

Содержание:

Программирование

Обратите внимание! Регистрация ККТ АМС 300Ф потребует ввод реквизитов на русском языке. Кодировка для ввода символов используется CP866. Такая кодировка используется в Windows XP и Linux. По возможности используйте эти операционные системы для настройки и регистрации.

Вход в режим программирования

 Вход в меню настроек в АМС 300Ф
Меню настроек АМС 300Ф
  • для доступа в режим настройки требуется подключить ККТ к сети;
  • далее в браузере набрать ip-адрес ККТ (по умолчанию 192.168.1.101);
  • ввести имя пользователя (по умолчанию admin);
  • ввести пароль (по умолчанию 12);
  • нажать Войти;
  • далее нажать Настройки и выбирать из меню требуемый пункт для редактирования.

Программирование даты и времени

  • для редактирования даты и времени в ККТ АМС-300Ф требуется зайти в меню Часы;
  • ККТ синхронизирует время и дату с датой и временем ПК посредством нажатия кнопки Синхронизировать часы.

Программирование заголовка чека

Меню настройки заголовков в АМС 300Ф
Окно настроек ККТ в АМС 300Ф
  • для доступа к редактированию заголовка чека требуется выбрать меню ККТ;
  • в открывшемся окне смотрим на верхнюю часть;
  • два поля: Заголовок и Окончание.

Вроде бы все понятно, до 256 символов в каждом из окон, вводим и нажимаем Сохранить. Но не тут-то было. Дело в том, что ККТ АМС 300Ф может работать только с кодировкой CP866. А это значит полный ахтунг, если не использовать Windows XP или Linux для доступа к настройкам. Плюс к этому для редактирования требуется указывать "Управляющие символы печати".

Управляющие символы печати
Управляющая последовательность Описание

#FнXгYв#

#FнXг#

#FнYв#

#Fн#

Выбор шрифта печати, где:

н - номер шрифта (1 - 12х20, 2 - 14х22, 3 - 6х8), г - коэффициент масштабирования по горизонтали, в - коэффициент масштабирования по вертикали.

Коэффициенты масштабирования могут принимать значения от 1 и выше. Разумным верхним пределом являются значения до 4. Если коэффициент масштабирования опущен, то она принимается равным 1.

По умолчанию строка печатается шрифтом 12х20 с коэффициентами равными 1.

#Pимя_файла.bmp#

Печать графического логотипа из внутренней памяти ККТ. имя_файла.bmp - имя файла на английском языке в формате BMP.

#LMоTт#

#LMо#

#LTт#

#L#

Печать горизонтальной линии по всей ширине бумаги.

о - отступ до и после линии в точках, т - толщина линии в точках.

Параметры отступа и толщины линии могут быть опущены. Значения опущенных параметров принимаются равными 1.

#Mч#

#M#

Прогон бумаги. ч - число точек , на которое должен быть осуществлен прогон бумаги. Если величина прогона опущена, то прогон осуществляется таким образом, что бы напечатанная информация после отрыва бумаги оставалась на распечатанном документе.

#QкТекст#

Печать QR-кода. к - коэффициент масштабирования. Может принимать значения от 1 до 9.

Текст - текст, который должен быть закодирован в QR-коде. Максимальная длина текста - 136 байт. Один символ в ASCII занимает 1 байт, один символ в кириллице - 2 байта.

#BпDданные#

Печать линии с указанной битовой маской. п - число повторов линии. данные - строка, содержащая закодированный в Base64 массив байтов с битовой маской.

#H#

Печать заголовка документа (клише), в соответствии с настройками ККТ.

Самое простое - добавить к печати логотип. Достаточно на SD-карту в папке bmp разместить логотип в формате .bmp с параметрами 364 пикселей шириной на 94 пикселей высотой. В поле Заголовок указать название файла логотипа (только английский) с указанием формата, и выделить логотип символом решетки (#). Но и это еще не все, дело в том, что алгоритм печати логотипа в ККТ какой-то пьяный - если оригинальный логотип печатается без проблем, то логотип с подобными параметрами, но созданный в любом редакторе растровой графики будет инвертирован: в место черного на белом - белое на черном.

Самый простой способ ввода кириллических символов в Заголовок и Окончание в операционных системах старше Windows XP - использовать таблицу символов CP866. Наш заголовок на скриншоте был введен именно так. Дурдом да и только.

Программирование администратора и кассира

Меню пользователей в АМС 300Ф
Меню добавление нового пользователя в АМС 300Ф
Окно пользователей в АМС 300Ф
  • зайти в меню Пользователи;
  • нажать на символ чувака с крестом;
  • в открывшимся окне ввести параметры пользователя (обязательны только логин и ФИО).

Программирование секции и налогов

Меню Налоги в АМС 300Ф
Окно настройки секции в АМС 300Ф
  • зайти в меню Налоги(секции);
  • под маской медсестры выбрать номер секции;
  • нажать на карандаш напротив номера секции;
  • в открывшемся окне можно выбрать Налог и внести Наименование для выбранной секции.

Яркость печати

Меню ККТ в АМС 300Ф
Окно параметров АМС 300Ф
  • зайти в меню ККТ;
  • в нижней части окна найти параметр Яркость печати;
  • с помощью ползунка отрегулировать яркость печати.

Так же настроить параметры печати можно через меню ККТ. Делается это следующем образом:

  • из кассового режима нажать клавишу КР;
  • далее клавишами-стрелочками выбрать Печать и нажать ВВ (либо нажать );
  • клавишами-стрелочками можно выбрать уровень яркости и междустрочного интервала;
  • для сохранения настроек можно выбрать Сохранить и нажать ВВ (либо нажать КН).

Программирование базы товаров

АМС 300Ф с памятью "из коробки" позволяет внести более миллиона наименований товаров. А если "расширить" память ККТ установкой более объемной SD-карты, то это количество можно увеличить в несколько сот раз. Максимальное количество товаров, вносимое в ККТ равняется 4294967295.

По умолчанию в памяти ККТ уже забита база номенклатуры. Самый простой способ отредактировать эту базу следующий:

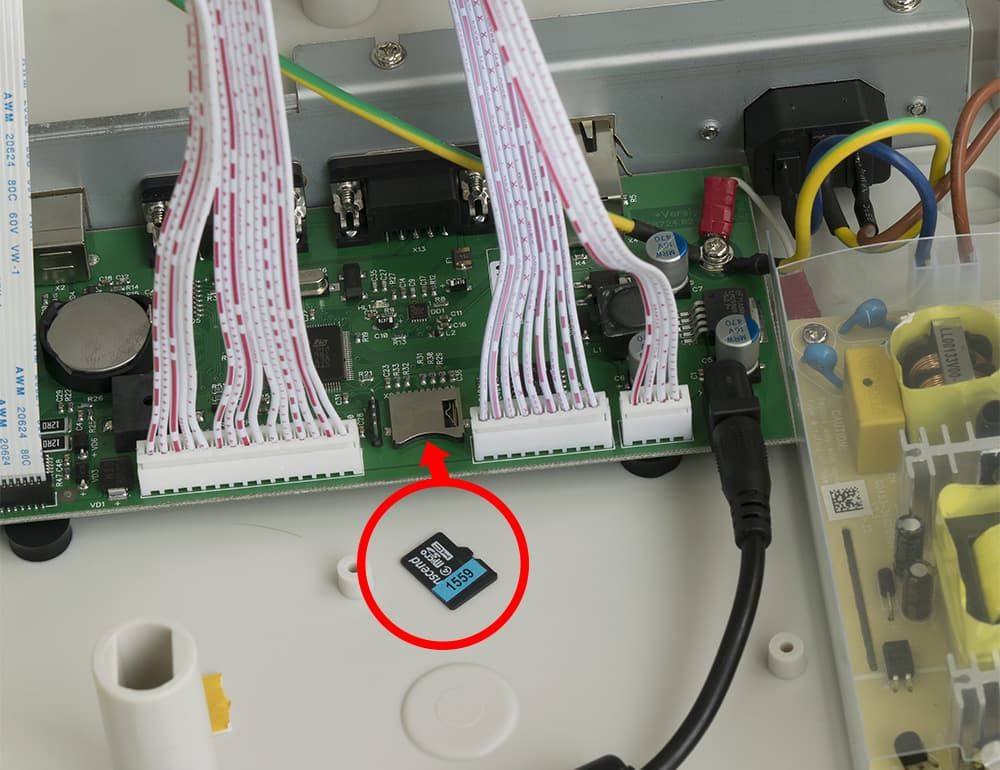

  • вскрыть ККТ и вытащить SD-карту из разъема (см. фото вначале этой статьи);
  • с помощью переходников или кард-ридеров подключить карту к компьютеру;
  • зайти в папку base и найти там файл goods.dbf;
  • открыть файл с помощью электронной таблицы (при запросе выбора формата выбирайте "Кириллица (DOS/OS2-866/русский)").

Рассмотрим все столбцы таблицы в порядке следования:

  1. BARCODE - штрих-код товара. Используется для продажи товара с помощью сканера штрих-кодов или ручного ввода кода. Не должен превышать более 32 символов.
  2. CODE - уникальный код товара. Используется для продажи товара с помощью ручного ввода кода. Не может быть выше 4294967295.
  3. NAME - наименование товара или услуги. Может быть не более 84 символов.
  4. PRICE - стоимость товара. Стоимость не может быть выше 42949672.95 руб.
  5. SECTION_ - выбор секции или отдела. От 1 до 8.
  6. (ЕГАИС) ALCOTYPE - номенклатурный трехсимвольный код алкогольной продукции.
  7. (ЕГАИС) VOLUME - объем бутылки в литрах.
  8. (ЕГАИС) ALCO - крепость в градусах.



Дополнительные настройки

Настройка канала связи WiFi

  • зайти в меню Сеть;
  • поставить галочку Включить WiFi;
  • в поле SSID внести имя сети;
  • в поле Пароль ввести пароль сети.

Второй способ настройки Wi-Fi с помощью меню самой ККТ:

  • из кассового меню нажать клавишу КР;
  • с помощью клавиш стрелочек выбрать Сеть и нажать ВВ (или нажать клавишу );
  • выбрать Параметры WiFi и нажать ВВ;
  • в открывшемся меню отметить галочкой Включить WiFi;
  • ввести SSID и Пароль;
  • выбрать Сохранить и нажать ВВ (либо нажать КН);
  • для введения настроек в строй потребуется перезагрузить ККТ нажатием кнопки ВВ.

Смена параметров соединения с ОФД

Меню ОФД в АМС 300Ф
Окно параметров ОФД в АМС 300Ф
  • если надо менять параметры ОФД в ККТ зайти в меню ОФД;
  • вводим в URL - адрес хоста ОФД;
  • вводим в Порт - номер порта ОФД.

Подключение ККТ к ЕГАИС

Меню ЕГАИС в АМС 300Ф
Окно настроек УТМ в АМС 300Ф

Подключение АМС 300Ф к ЕГАИС УТМ очень простой процесс. Главное знать - порт и адрес УТМ. Остальное вводим из регистрационной информации.

Подключение ККТ к банковскому терминалу

Меню Банковский терминал в АМС 300Ф
Окно настроек эквайрингового пин-пада в АМС 300Ф

Подключения АМС 300Ф к банковскому терминалу не намного сложнее подключения к ЕГАИС:

  • вводим URL (ip-адрес) и порт терминала;
  • нажимаем Проверить связь с терминалом;
  • при успешном соединении появится об этом сообщение и в поле ID терминала отобразится значение;
  • после этого потребуется поставить галочку напротив Использовать банковский терминал;
  • далее нажать кнопку Сохранить.

Подключить банковский терминал к АМС 300Ф можно и другим способом:

  • нажать клавишу МН;
  • с помощью клавиш стрелочек выбрать Банковский терминал;
  • далее выбрать Настройка;
  • нажать клавишу ВВ;
  • в отобразившемся окне вписать URL и Порт;
  • далее поставить галочку Использовать.

Режим фискального регистратора

Режим ФР в АМС 300Ф потребуется для работы в Интернет, либо в автоматических системах расчетов, а так же для оформления чеков коррекции и операций агентов. По умолчанию режим работы ФР включен. Выключается режим следующим образом:

  • из кассового режима нажать КР;
  • клавишами-стрелочками выбрать Режим ФР и нажать ВВ (либо нажать 5);
  • в открывшемся окне снять галочку с Режим ФР;
  • выбрать Сохранить и нажать ВВ (либо нажать КН).

Режим Online

АМС 300Ф может работать с системами автоматизации. Для того, что бы связать ККТ и внешнюю программу требуется сделать следующее:

  • из кассового режима нажать КР;
  • выбрать Режим Online и нажать ВВ (либо нажать 6);
  • ввести URL и Порт из данных внешней системой автоматизации;
  • далее отметить галочкой Режим Online;
  • следом выбрать Сохранить и нажать ВВ (либо нажать КН).

Внимание! Не включайте режим Online, если не планируете работать с внешними системами автоматизации.

Технологическое обнуление

Технологическое обнуление ККТ АМС 300Ф производится следующим образом:

  • требуется изъять SD-карту из аппарата;
  • с помощью переходников или кард-ридера подключить карту к ПК;
  • удалить с SD-карты все папки, кроме sys;
  • записать на карту папки из архива с прошивкой;
